Kòm demann mondyal la pou enèji renouvlab ogmante, enèji solè te lajman itilize nan kay, biznis ak endistri kòm yon enpòtan sous enèji vèt. Sistèm fotovoltaik solè konvèti enèji solè nan enèji elektrik nan panno solè (modil PV), bay itilizatè yo ak enèji pwòp ak dirab. Konsepsyon an ak enstalasyon nan sistèm enèji solè enplike plizyè eleman kle, nan mitan ki câbles solè ak fil solè jwe yon wòl enpòtan anpil. Yo responsab pou transmèt enèji elektrik ki soti nan panno solè ak inverseur, sistèm depo batri ak ekipman chaj asire operasyon an efikas ak san danje nan sistèm fotovoltaik.
Lè w ap chwazi câbles apwopriye, anpil itilizatè yo ka mande: ki câbles yo apwopriye pou panno solè? Èske fil òdinè ka itilize olye pou yo câbles solè dedye? Atik sa a pral eksplore an detay ki kalite câbles yo itilize nan panno solè, ki gen ladan prensip k ap travay yo, karakteristik, kritè seleksyon, elatriye, ede ou fè bon chwa a.
1. Definisyon kab solè akFil solè
1.1 kab solè
Câbles solè yo câbles ki fèt espesyalman pou sistèm fotovoltaik solè konekte panno solè, inverseur, pil ak lòt ekipman. Desen an nan câbles solè dwe pran an kont kondisyon yo piman bouk nan anviwònman an deyò, tankou radyasyon UV, tanperati ki wo, imidite, espre sèl, elatriye, kidonk li anjeneral sèvi ak tanperati ki wo rezistan, UV rezistan ak materyèl rezistan korozyon. Câbles fotovoltaik yo pa sèlman oblije gen bon pwopriyete elektrik, men tou, yo dwe gen yon lavi sèvis long ak ekselan rezistans move tan.
Komen tension estanda nan câbles solè yo se 300V, 600V, 1000V ak 1500V, ki se apwopriye pou sistèm fotovoltaik nan gwosè diferan.
1.2 fil solè
Fil solè anjeneral, al gade nan fil yo itilize yo konekte eleman yo divès kalite nan sistèm nan fotovoltaik. Yo kapab tou yon pati nan câbles solè, men pi souvan yo se fil sèl oswa câbles. Fil sa yo yo te itilize nan sistèm ki ba-vòltaj oswa kòm konekte fil nan sistèm lan, epi anjeneral mande pou konduktiviti segondè, epi ase izolasyon asire transmisyon lis nan elektrisite.
Fonksyon prensipal la nan fil solè se transmèt aktyèl la ki te pwodwi pa panno solè nan inverseurs oswa sistèm depo.
2. Prensip k ap travay nan câbles solè
Prensip la ap travay nan câbles solè se menm jan ak lòt kalite câbles, sitou transmèt aktyèl ak vòltaj. Sepandan, paske vòltaj la ak aktyèl ki te pwodwi pa panno solè yo transmèt sou distans ki long, câbles solè yo dwe trè san danje ak dirab pou fè pou evite sikui kout, flit aktyèl ak lòt pwoblèm anba charj elektrik lou.
Aktyèl la nan sistèm fotovoltaik se nòmalman dirèk aktyèl (DC), se konsa câbles solè yo dwe kapab stably transmèt DC. Kòm echèl la nan sistèm solè ogmante, vòltaj la ak aktyèl ap ogmante tou, ki mande pou câbles gen ase vòltaj kapasite pote ak konduktiviti.
3. Karakteristik kle nan câbles solè
Yo nan lòd yo satisfè defi yo inik nan sistèm fotovoltaik solè, câbles solè bezwen gen karakteristik sa yo kle:
3.1 Segondè kapasite pote vòltaj
Ranje a vòltaj nan sistèm fotovoltaik anjeneral chenn nan 12V a 1500V, espesyalman nan gwo sistèm komèsyal oswa endistriyèl fotovoltaik, vòltaj la ka kòm yon wo 1500V. Pou asire transmisyon pouvwa san danje, câbles solè dwe gen gwo kapasite vòltaj pote, ak câbles ak tension rated nan 600V, 1000V ak 1500V yo anjeneral itilize pou adapte yo ak sistèm ki gen kondisyon vòltaj diferan.
3.2 Rezistans tanperati ki wo
Câbles solè bezwen ekspoze a limyè solèy la, se konsa rezistans tanperati ki wo se esansyèl. Materyèl la izolasyon nan câbles solè ka anjeneral kenbe tèt ak yon seri tanperati nan -40 degre nan +90 degre, asire yo ke yo ka toujou travay byen nan kondisyon klima ekstrèm.Câbles pvSouvan itilize materyèl tankou kwa-lye PE (XLPE) asire ke câbles yo pa pral laj oswa fonn nan anviwònman tanperati ki wo.
3.3 rezistans UV
Câbles solè anjeneral bezwen enstale deyò ak ekspoze a reyon UV pou yon tan long. Si kab la se pa UV ki reziste, li pral laj byen vit ak lakòz djenn lan kab kraze, ki afekte transmisyon pouvwa epi pètèt sa ki lakòz echèk elektrik. Se poutèt sa, materyèl la djenn ekstèn nan câbles solè anjeneral sèvi ak UV ki reziste PE (PE) oswa kwa-lye PE (XLPE), ki ka efektivman reziste efè yo nan reyon UV ak pwolonje lavi sa a ki sèvis nan kab la.
3.4 rezistans korozyon
Câbles solè yo dwe tou gen bon rezistans korozyon, espesyalman nan lanmè a oswa nan zòn ki gen imidite lou. Enpak la nan sibstans ki sou korozivite tankou espre sèl, lapli asid ak pwodwi chimik sou câbles ka lakòz domaj kab oswa degradasyon nan pèfòmans izolasyon. Se poutèt sa, câbles solè souvan itilize materyèl djenn espesyal amelyore rezistans a korozyon nan câbles yo epi asire yo ke yo ka travay stabl ak pou yon tan long nan anviwònman piman bouk.
3.5 fleksibilite ak rezistans
Cables solè bezwen gen bon fleksibilite ak fòs rupture pou enstalasyon fasil ak antretyen. Yo dwe kapab kenbe tèt ak repete koube ak etann san yo pa kraze. Espesyalman lè enstale ranje panèl solè, câbles bezwen pliye ak detire sou tè inegal oswa nan ang divès kalite, se konsa fleksibilite ak rezistans yo trè enpòtan.
4. Kalite câbles solè
Tou depan de bezwen yo nan aplikasyon pou diferan, komen câbles yo solè sou mache a sitou gen ladan sa ki annapre yo:

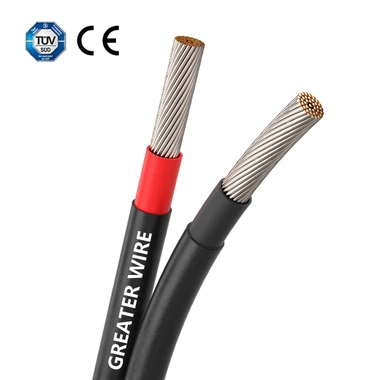

4.1 Kab Single Nwayo
Kab sèl debaz se kalite ki pi souvan itilize nan kab nan sistèm fotovoltaik ak se sitou itilize pou transmisyon an nan aktyèl DC. Li konsiste de yon kondiktè ak yon kouch izolasyon ak se apwopriye pou koneksyon ant aparèy tankou panno, inverseurs, ak sistèm depo batri. Se yon sèl kab debaz anjeneral yo itilize nan sistèm ki ba oswa mwayen vòltaj epi li gen bon fleksibilite ak rezistans.
4.2 kab debaz jimo
Cables debaz jimo konpoze de de kondiktè epi yo apwopriye pou senaryo kote transmisyon bidirèksyonèl aktyèl la obligatwa. Anjeneral, yo itilize pou transmisyon pouvwa AC oswa nan sèten sistèm fotovoltaik espesifik, tankou sistèm ki bezwen konekte pil ak charj.
4.3 Double izole kab
Pou amelyore sekirite, doub câbles izole ajoute yon kouch siplemantè nan izolasyon nan câbles tradisyonèl yo. Sa a ki kalite kab ka efektivman anpeche flit aktyèl ak asire sekirite pandan transmisyon pouvwa. Double câbles izole yo se yon chwa ideyal pou vòltaj segondè oswa sistèm chaj segondè.
5. Kritè seleksyon pou câbles solè
Gen plizyè faktè kle yo konsidere lè chwazi câbles solè. Men kèk nan kritè prensipal yo:
5.1 kondisyon vòltaj ak aktyèl
Premyèman, kab solè chwazi a dwe kapab satisfè kondisyon vòltaj la ak aktyèl nan sistèm lan. Pou ti sistèm fotovoltaik kay, câbles ak yon vòltaj rated nan 300V a 600V yo anjeneral yo itilize, pandan y ap gwo sistèm komèsyal oswa endistriyèl ka mande pou câbles ak yon Rating vòltaj nan 1000V oswa pi wo.
5.2 Faktè anviwònman an
Tou depan de anviwònman an enstalasyon, li trè enpòtan yo chwazi dwa solè kab la. Si se sistèm lan ki sitiye deyò oswa nan yon zòn lanmè ak limyè solèy la dirèk, câbles ki UV ki reziste, korozyon ki reziste, ak segondè-tanperati ki reziste yo ta dwe chwazi. Pou enstalasyon andedan kay la oswa sistèm nan anviwònman modere, câbles fotovoltaik òdinè ka chwazi.
5.3 Kab longè ak espesifikasyon
Longè a nan kab solè a tou afekte pèt pouvwa ak efikasite an jeneral nan sistèm lan. Lè transmèt sou long distans, chwazi yon kab ak yon pi gwo kwa-seksyon ka diminye pèt aktyèl la. Anjeneral, koup transvèsal la nan câbles fotovoltaik se 4mm ², 6mm ², 10mm ², elatriye, ki se detèmine dapre aktyèl aktyèl la ak kondisyon vòltaj.

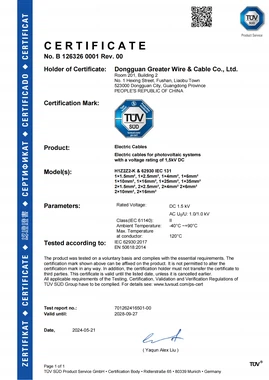

5.4 Sètifikasyon Sekirite
Chwazi câbles solè ak sètifikasyon sekirite entènasyonal (tankou TUV, UL, elatriye) asire sekirite a nan câbles yo anba vòltaj segondè, tanperati ki wo ak lòt kondisyon piman bouk. Câbles ak sètifikasyon sa yo satisfè bon jan kalite strik ak estanda sekirite epi yo ka efektivman diminye risk ki gen nan dife, kout sikwi, elatriye.
