Kòm mond lan vire de pli zan pli nan solisyon enèji renouvlab, enèji solè te vin youn nan opsyon ki pi popilè pou jenerasyon enèji rezidansyèl ak komèsyal yo.Panno solèpèmèt pwopriyetè kay yo ak biznis yo itilize enèji ki soti dirèkteman nan solèy la, sa ki diminye anpil depandans sou elektrisite rezo a. Sepandan, yon kesyon kle rive lè w ap enstale yon sistèm solè: Ki jan ou kalkile kW (kilowat) pou panno solè?
Pwosesis pou kalkile kilowat yo (kW) ke panno solè ou yo ka jenere enpòtan anpil pou desine yon sistèm solè efikas. Atik sa a pral fè ou nan etap sa yo pou kalkile kW pou panno solè epi eksplike enpòtans ki genyen nan eleman esansyèl tankou câbles solè ak fil solè nan sistèm nan.
Konprann kilowat nanSistèm Solè
Nan sistèm enèji solè, tèm kW la refere a kantite pouvwa elektrik ki te pwodwi pa panno solè yo. Li se yon inite mezi pou pouvwa, ki reprezante 1,000 wat. Lè ou wè yon sistèm solè 5 kW, sa vle di sistèm nan ka jenere 5,000 wat pouvwa nan kondisyon ideyal.
Pou kalkile kW pou panno solè, ou bezwen konprann ki jan gwosè sistèm ou an - anjeneral yo mezire an wat oswa kilowat - gen rapò ak kantite panno solè ak efikasite nan sistèm nan. Panno solè yo evalye ki baze sou pouvwa yo, ki refere a konbyen elektrisite yo ka pwodwi nan kondisyon optimal (tankou limyè solèy la plen).
Etap pou Kalkile kW pouPanno solè
Men yon gid etap pa etap sou fason pou kalkile kW total ke yon sistèm solè ka jenere.
1. Idantifye Puissance Panno Solè ou yo
Chak panèl solè vini ak yon evalyasyon wat, anjeneral ant 250 watt ak 400 watt pou chak panèl. Puissance chak panèl reprezante kantite pouvwa li ka pwodwi lè yo ekspoze a limyè solèy la pi bon.
Pou egzanp:
Yon 300-panèl watt pral pwodui 300 watt elektrisite nan kondisyon ideyal yo.
Yon panèl 350-watt pral pwodui 350 watt nan menm kondisyon yo.
2. Detèmine Kantite Panno Solè
Pou kalkile kW total pou sistèm solè ou a, ou bezwen konnen kantite panno ou planifye enstale. Anjeneral, kantite panno yo detèmine dapre kondisyon enèji lakay ou oswa biznis ou, ansanm ak kantite espas ou genyen pou enstalasyon.
3. Kalkile Puissance Total Sistèm Solè w la
Yon fwa ou konnen pouvwa chak panèl ak kantite total panno, ou ka kalkile pouvwa total sistèm solè w la. Sa a se fè nan miltipliye pouvwa a nan yon sèl panèl pa kantite total panno yo.
Fòmil:
Puissance total=Kantite Panno×Poutage pou chak Panel
Pou egzanp:
Si ou gen 20 panno 300 watt chak, total de watts ta dwe:
20×300=6,000 wat oswa 6 kW
Si ou gen 18 panno 350 watt chak, total de watts ta dwe:
18×350=6,300 wat oswa 6.3 kW
4. Konvèti Puttage total pou kilowat
Depi 1 kW=1,000 wat, ou ka konvèti watt total an kilowat lè w divize watt total la pa 1,000.
Pou egzanp ki anwo yo:
6,000 wat=6 kW
6,300 wat=6.3 kW
5. Konsidere Irradiance Solè ak Kote
Pandan ke kounye a ou konnen ki jan yo kalkile kW a ki baze sou pouvwa panèl, li enpòtan pou konsidere irradiance solè a oswa èdtan limyè solèy la ki disponib nan kote ou ye a. Kantite pouvwa panno ou yo ka aktyèlman jenere depann de konbyen limyè solèy kote w ap resevwa chak jou.
Pou egzanp, yon panèl solè nan Kalifòni (ki gen plis èdtan limyè solèy la) pral pwodwi plis enèji pase yon panèl menm jan an nan Seattle. An mwayèn, pifò kote yo resevwa anviwon 4-6 èdtan limyè solèy la plen chak jou.
6. Kont pou pèt sistèm
Li enpòtan tou pou konte pou pèt sistèm lè w ap kalkile pouvwa aktyèl la ki te pwodwi pa panno solè ou yo. Pèt sistèm yo ka rive akòz plizyè faktè:
Inefikasite nan varyateur la (konvèti DC nan AC pouvwa)
Pèt fil elektrik (rezistans nan fil yo)
Pousyè ak pousyè tè sou panno (diminye efikasite)
An mwayèn, ou ta dwe atann anviwon 10% pèt sistèm, ki vle di pwodiksyon enèji aktyèl ou ka anviwon 90% pwodiksyon teyorik la.
Egzanp pou kalkile kW pou yon sistèm solè
Ann mache nan yon egzanp kote nou kalkile kW pou yon sistèm solè 6 kW, ki gen ladann ki jan puissance panèl la afekte gwosè total sistèm lan.
Etap 1: Chwazi Puissance Panel
Sipoze w ap chwazi 300-panno solè watt pou enstalasyon w la.
Etap 2: Detèmine Kantite Panno yo
Pou yon sistèm 6 kW:
Puissance total=6,000 wat
Koulye a, divize pouvwa total la pa pouvwa chak panèl:
Kantite panno=6,000 watt/300 watt pou chak panno=20 panno
Etap 3: Konvèti nan kW
Pwodiksyon pouvwa total la se 6,000 watt oswa 6 kW.
Etap 4: Konsidere Pèt Sistèm
Si sistèm ou a fè eksperyans10% pèt, ou ta bezwen ajiste pou sa a:
Ajiste pwodiksyon {{0}},000 Watts×0.90=5,400 Watts{=5.4 kW
Se konsa, apre kontablite pou pèt sistèm, pwodiksyon aktyèl ou a ta dwe alantou 5.4 kW.
Wòl Solè Câbles ak Fil Solè nan Sistèm Solè w la
Yon fwa ou te kalkile kW pou sistèm solè ou a, pwochen etap la se asire elektrisite ki te pwodwi pa panno yo transmèt avèk efikasite nan varyateur la ak Lè sa a, nan griy elektrik la oswa lakay ou. Sa a se kote câbles solè ak fil solè antre nan jwèt.
1. Câbles Solè: Fonksyon ak Enpòtans

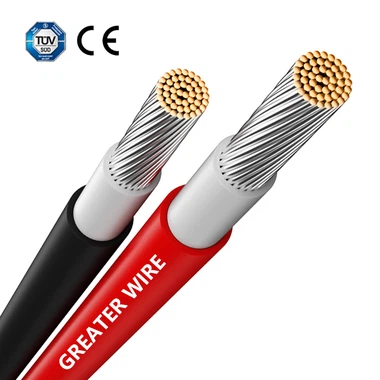

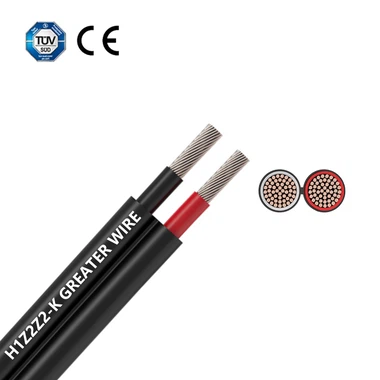

Kab solè yo se câbles elektrik yo itilize pou konekte panno solè, varyateur, pil, ak lòt konpozan nan sistèm solè ou. Câbles sa yo dwe dirab, reziste move tan, ak kapab pote kouran ki soti nan panno solè yo nan varyateur la san pèt enpòtan.

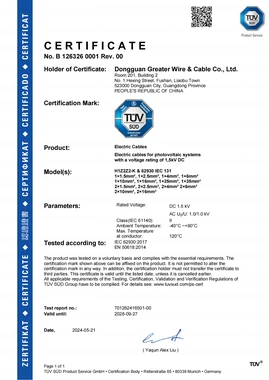

TUV sètifye kab solè: Sa yo se câbles ki teste pou durability alontèm, rezistans UV, ak tolerans tanperati. TUV-sètifye kab yo souvan itilize pou enstalasyon deyò paske yo ka kenbe tèt ak kondisyon piman bouk, tankou radyasyon UV, lapli, ak ekstrèm tanperati.
Konektè MC4:Konektè MC4 a se konektè estanda yo itilize nan panno solè pou koneksyon seri ak paralèl. Li asire yon koneksyon an sekirite epi anpeche dlo oswa pousyè tè antre, ki ta ka afekte pèfòmans sistèm.
2. Solè fil kalib: Chwazi gwosè dwat la
Kalite fil yo itilize nan sistèm solè w la enpòtan anpil pou sekirite ak pèfòmans. Kalib fil la detèmine kantite kouran fil la ka pote san yo pa surchof oswa soufri twòp vòltaj. Tipikman, pi gwo fil la, pi ba rezistans a, ak plis efikasite li transmèt pouvwa.
Kalib fil la depann de aktyèl sistèm lan fèt pou okipe ak distans ki genyen ant panno yo ak varyateur la. Kalib fil yo itilize souvan pou sistèm solè rezidansyèl yo gen ladan 10 AWG, 8 AWG, ak 6 AWG pou sikui DC.
10 AWG fil:Itilize pou distans kout ak pi ba kouran.
6 AWG fil: Pou pi long distans oswa pi wo manyen aktyèl la.
3. Fil Dimensionnement pou Inverters
Envèstisè yo konvèti elektrisite DC ki pwodui nan panno solè an elektrisite AC yo itilize lakay ou oswa voye nan griy la. Gwosè varyateur la detèmine kalib fil ki nesesè pou tou de bò DC (soti nan panno yo nan varyateur la) ak bò AC (soti nan varyateur la nan panèl elektrik la).
Pou yon varyateur 6 kW, kalib fil la ta tipikman 10 AWG a 8 AWG pou bò DC a, tou depann de aktyèl la, ak 10 AWG oswa 8 AWG pou bò AC.
4. Minimize Pèt Pouvwa
Sèvi ak kalib fil kòrèk la esansyèl pou anpeche pèt twòp pouvwa akòz rezistans nan fil yo. Pou yon sistèm tipik 6 kW, lè l sèvi avèk fil ki twò mens (pi gwo nimewo kalib) ka lakòz gwo gout vòltaj, diminye efikasite sistèm. Se poutèt sa, asire gwosè kòrèk la nan câbles ak fil minimize pèt enèji ak maksimize kantite pouvwa ki ka itilize.
