Kòm tranzisyon mond lan nan sous enèji renouvlab, enèji solè te vin youn nan altènatif ki pi solid ak lajman adopte. Panno solè, ki konvèti limyè solèy la nan pouvwa elektrik, konte sou fil elektrik efikas pou transmèt enèji ki pwodui nan varyateur, pil, oswa griy elektrik la. Pami eleman enpòtan yo nan nenpòt sistèm enèji solè, kab solè ak fil solè jwe yon wòl esansyèl nan asire transmisyon enèji san danje, fyab ak efikas.
Yon kesyon komen nan enstalasyon solè se konsènan gwosè apwopriye fil oswa kab yo itilize. Espesyalman, konbyen ampè yon kab solè 4mm ka pote? Nan atik sa a, nou pral eksplore spesifik yo nan câbles solè, fil solè, ak ki jan yo chwazi fil elektrik ki kòrèk la pou sistèm panèl solè ou a, konsantre sou kapasite aktyèl la nan yon kab solè 4mm.
Ki sa ki se yon kab solè?
Yon kab solè se yon kalite kab elektrik ki fèt espesyalman pou sistèm enèji solè. Li konekte konpozan yo divès kalite nan sistèm nan, ki gen ladan panno solè yo, varyateur, kontwolè chaj, ak pil. Wòl prensipal la nan câbles solè se san danje transpòte elektrisite ki te pwodwi pa panno solè yo nan lòt konpozan sistèm yo.
Câbles solè yo bati pou kenbe kondisyon deyò, paske yo ekspoze a limyè solèy la, varye tanperati, imidite, ak mete fizik. Kòm sa yo, yo fèt ak materyèl ki ofri pwoteksyon kont faktè anviwònman an. Kab yo tipikman fèt ak izolasyon UV ki reziste ak enpèmeyab, asire lonjevite ak pèfòmans konsistan nan kondisyon piman bouk.
Gen de kalite prensipal câbles yo itilize nan sistèm enèji solè:
DC solè kab (kouran dirèk): Yo pi souvan itilize kab sa yo paske panno solè yo jenere kouran dirèk (DC).
Kab Solè AC (Altènatif Kouran): Câbles sa yo te itilize pou pote altènatif kouran (AC) de onduleurs pou grille elèktrik ou chay.
Kab solè tipikman konpoze de kondiktè kwiv oswa aliminyòm pou transmisyon pouvwa efikas. Izolasyon an fèt pou pwoteje fil la epi anpeche sikui kout akòz imidite oswa ekspoze a limyè iltravyolèt (UV).
Ki sa ki fil solè?
Yon fil solè refere a fil endividyèl andedan kab solè a ki transmèt kouran elektrik la. Fil solè fèt ak kondiktè tankou kòb kwiv mete oswa aliminyòm epi li kouvri ak materyèl izolasyon pou pwoteje li kont defo elektrik ak domaj nan anviwònman an. Wòl prensipal fil la se pote elektrisite ki te pwodwi pa panno solè yo nan varyateur la oswa bank batri pou depo oswa itilize.
Bon jan kalite a ak gwosè fil ki andedan kab la enpòtan anpil pou detèmine kapasite aktyèl kab la ak pèfòmans. Fil la tipikman disponib nan divès mezi oswa zòn kwa-seksyonèl, tankou 4mm², 6mm², oswa 10mm², ak fil pi epè ki kapab okipe plis kouran.
Konbyen Amps yon kab solè 4mm ka pote?
Youn nan kesyon yo poze souvan se konbyen anpè yon kab solè 4mm ka okipe. Kapasite aktyèl la nan yon kab solè depann de plizyè faktè, ki gen ladan kalite fil (kwiv oswa aliminyòm), materyèl izolasyon kab la, tanperati anbyen, ak Rating vòltaj la.
Pou reponn kesyon sa a avèk presizyon, nou bezwen konsidere bagay sa yo:
Zòn transvèsal ak Ampacity: Anpasite a refere a kantite maksimòm kouran yon kab ka pote san danje. Pou câbles solè, kab 4mm² tipikman gen yon anpasite apeprè 24 a 30 ampè. Sa a se ase pou ti ak mwayen sistèm solè rezidansyèl yo. Sepandan, ampacity aktyèl la ka varye selon izolasyon kab la ak kondisyon anviwònman an.
Copper vs aliminyòm fil: Kondiktè kwiv yo pi efikas nan pote kouran pase aliminyòm. Câbles solè kwiv yo gen pi bon konduktiviti, sa vle di yon kab kwiv 4mm² ka pote yon kouran ki pi wo pase yon fil aliminyòm ki gen menm gwosè. Pou egzanp, yon fil kwiv 4mm² ka pote san danje alantou 30 ampè, pandan y ap yon fil aliminyòm ki gen menm gwosè a ta ka sèlman kapab pote 24 ampère, akòz konduktiviti pi ba li yo.
Kalite izolasyon: Materyèl izolasyon alantou fil la tou jwe yon wòl enpòtan nan detèmine anpasite kab la. Câbles solè ak izolasyon polietilèn kwa-lye (XLPE) oswa etilèn tetrafluoroetilèn (ETFE) ki gen bon jan kalite yo evalye pou reziste tanperati ki pi wo epi pèmèt pi bon pèfòmans. Si materyèl izolasyon an se meyè, li ta ka afekte kapasite jeneral kab la pou pote kouran.
Tanperati anbyen: Tanperati anbyen nan ki kab la opere tou enpak kapasite aktyèl li yo pote. Tanperati ki pi wo yo ka lakòz câbles chofe, sa ki ka diminye kantite kouran yo ka pote san danje. Anjeneral, kab solè yo klase pou yon seri tanperati -40 degre jiska +90 degre, men nan zòn ki gen tanperati ki wo anpil, kab pi epè yo ka nesesè pou anpeche surchof.
Evalyasyon vòltaj: Evalyasyon vòltaj kab solè a tou enfliyanse kapasite aktyèl li yo. Yon kab tipik solè DC yo itilize pou sistèm fotovoltaik yo rated pou 600V, men pi wo sistèm vòltaj yo ka mande pou câbles rated pou pi wo vòltaj. Plis vòltaj la pi wo, pi ba aktyèl la pou menm pwodiksyon pouvwa a, ki ka pèmèt ou sèvi ak yon gwosè kab ki pi piti pou menm kapasite sistèm lan.
Faktè ki enfliyanse kab solè ak seleksyon fil
Lè w ap chwazi kab solè ki apwopriye a oswa fil solè pou yon enstalasyon panèl solè, li enpòtan pou konsidere faktè sa yo:
Gwosè sistèm ak kondisyon pouvwa: Gwosè enstalasyon solè ou afekte dirèkteman chwa kab la. Pi gwo sistèm ak pi gwo pwodiksyon pouvwa yo pral mande pou pi epè câbles okipe aktyèl la ogmante. Pou egzanp, yon kab solè 4mm se jeneralman apwopriye pou ti sistèm rezidansyèl ak yon pwodiksyon pouvwa ki rive jiska 3 kW. Pou pi gwo sistèm ak pi gwo jenerasyon pouvwa (egzanp, 5 kW oswa plis), ou ka bezwen yon kab pi epè, tankou 6mm² oswa 10mm², pou anpeche pèt pouvwa epi asire sekirite.
Distans ant eleman yo: Distans ki genyen ant panno solè ou yo ak varyateur la oswa sistèm depo batri a se yon lòt faktè enpòtan nan detèmine gwosè kab. Pi long distans rezilta nan pi wo rezistans ak pi gwo gout vòltaj, sa ki ka diminye efikasite nan sistèm nan. Pou konpanse gout vòltaj la, kab pi epè yo ka mande pou pi long kouri. Nan ka kote distans la depase 10 mèt, yon kab 6mm² oswa 10mm² ka nesesè olye pou yo yon kab 4mm².
Gout vòltaj ak pèt pouvwa: sou distans ki long, elektrisite fè eksperyans yon gout vòltaj, ki lakòz pèt pouvwa. Pou minimize pèt sa a, li enpòtan pou itilize gwosè ki kòrèk la nan kab. Yon kab solè 4mm apwopriye pou kouri kout (mwens pase 10 mèt) ak sistèm ki gen pi ba kondisyon aktyèl yo. Pou distans ki pi long, ou ta dwe ogmante gwosè kab la pou diminye gout vòltaj ak pèt pouvwa.
Konsiderasyon Tanperati: Kab solè yo souvan ekspoze a diferan tanperati pandan tout jounen an, espesyalman lè yo enstale deyò. Tanperati wo ka diminye pèfòmans nan câbles, sa ki lakòz yo chofe. 4mm câbles solè yo ka ase pou kondisyon tanperati estanda, men nan zòn ki gen gwo tanperati anbyen (pi wo pase 30 degre), lè l sèvi avèk pi epè câbles ka ede anpeche surchof.

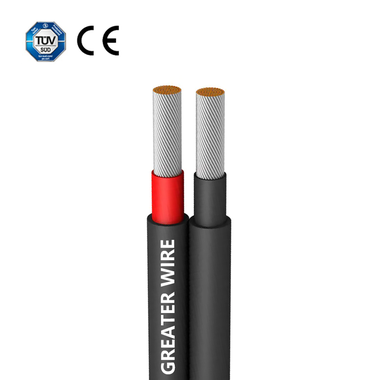

Kalite fil solè ak fil
Gen plizyè kalite câbles solè ak fil solè ki disponib nan mache a. Sa ki pi komen yo se:
TUV sètifye kab solè: Sètifikasyon TUV asire ke kab solè a satisfè estanda sekirite entènasyonal ak kalite. Sètifikasyon TUV se esansyèl pou asire ke câbles yo reziste UV, enpèmeyab, epi yo kapab jere kondisyon ki difisil yo jwenn nan enstalasyon enèji solè.
Kab ki reziste UV: Kòm panno solè yo anjeneral enstale deyò, câbles yo bezwen rezistan a radyasyon UV. Kab ki reziste UV anpeche degradasyon ki te koze pa ekspoze pwolonje a limyè solèy la, asire ke kab la rete fonksyonèl ak an sekirite pou plizyè ane.
Single-Core vs Multi-core Câbles: Kab sèl-nwayo yo tipikman itilize pou enstalasyon solè paske yo ofri pi bon efikasite nan transmèt kouran dirèk. Câbles milti-nwayo yo itilize lè fleksibilite nesesè, oswa pou aplikasyon espesifik tankou fil elektrik plizyè konpozan.
Copper vs Aliminyòm Câbles: Câbles kwiv yo pi komen nan enstalasyon solè yo akòz konduktiviti siperyè yo ak efikasite. Kab aliminyòm yo pafwa itilize pou pi gwo enstalasyon akòz pri ki pi ba yo, men yo gen mwens efikas epi yo mande pou pi gwo zòn kwa-seksyonèl okipe menm aktyèl la.
