single conductor type mv-105 cable

PWODWI REAL SHOT

type mv-105 copper cable

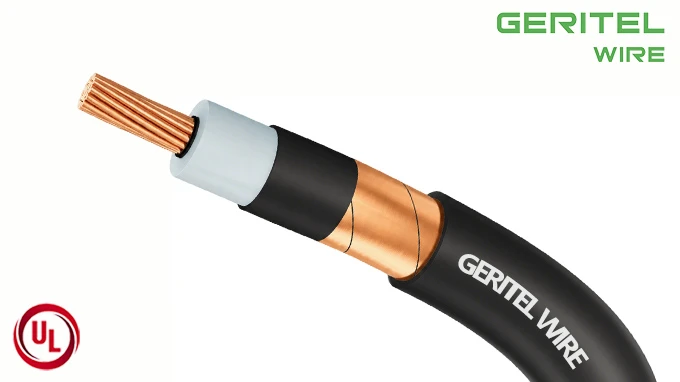

15kV 133% Nivo izolasyon - 220 mils Copper Tape pwoteje MV-105 Kab pou pwojè poste

Nousèl kondiktè kwiv tip MV-105 kabse UL 1072 & NEC Atik 328 sètifye. Li adopte kondiktè kwiv solid, izolasyon EPR ak133% nivo izolasyon, kasèt kwiv plak pwotèj metalik ak PVC ekstèn jakèt. Rated 105 degre tanperati kontinyèl, sa a sèl nwayo kwiv MV-105 kab lajman ki itilize nan 15kV anba tè kanal bank, poste ak endistriyèl mwayen vòltaj feeder pwojè.

PWODWI SPECIFICATIONS

single conductor medium voltage cable copper

DESKRIPSYON PWODWI

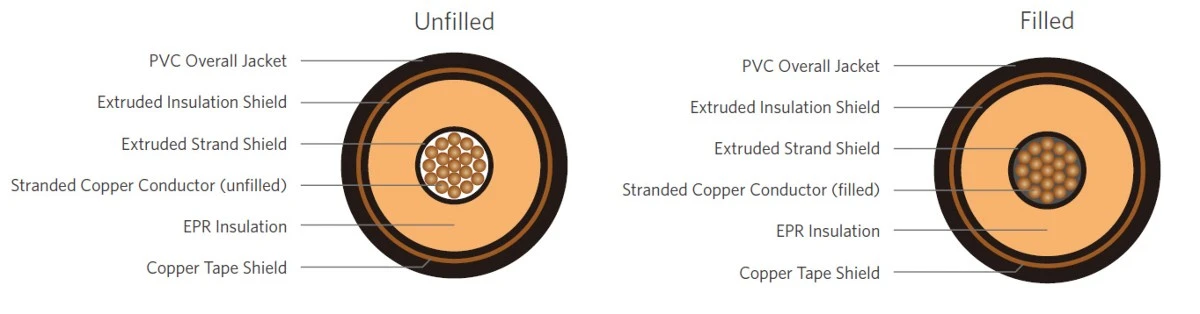

Vòltaj Mwayen, EPR/Cu Tape Shield/PVC, Kalite MV-105 Kab konpoze de kondiktè ki kouvri nèt ak kwiv klas B ki kouvri, ki kouvri ak kawoutchou etilèn pwopilèn (EPR), plak pwotèj kasèt kwiv, ak jakèt PVC nwa. Sa yo câbles yo te itilize nan sikui pouvwa endistriyèl.

APLIKASYON

· Nan kanal, kanal, lè gratis, ak kous, enstalasyon prensipal yo enkli plato kab, ak kote deyò

· Nan antèman dirèk si enstale nan yon sistèm ki gen yon kondiktè tè ki toupre, epi ki konfòm ak NEC 250.4 (A) (5)

· Nan kote ki mouye oswa sèk

· Apwouve pou Klas I, Div. 2 kote ki gen danje ladan pou chak NEC

· Ki fèt pou opere kontinyèlman nan yon tanperati kondiktè ki pa depase

eksprime 105 degre pou operasyon nòmal

eksprime 140 degre pou surcharge ijans

eksprime 250 degre pou sikwi kout

Karakteristik

·  Evalyasyon nan 105 degre mouye oswa sèk· Ba pèt dyelèktrik
·  Ekselan rezistans corona·  Ekselan rezistans limyè solèy la
·  Segondè fòs dyelèktrik·  Pou CT USE pou 1/0 AWG ak pi gwo, pou chak UL^® 1072
·  Absòpsyon imidite ki ba·  Satisfè tès koube frèt nan -35 degre

SPECIFICATIONS
Konte kondiktè	1 kondiktè
Kondiktè	Konplètman rkwit kòb kwiv mete vid Klas B konprese fil (plen oswa non)
Gwosè kalib	Disponib nan 2 AWG jiska 1000 kcmil
Kondiktè Strand Shield	Ekstrude thermoset semi-polymère kondiktè sou kondiktè a
Izolasyon	Kawotchou etilèn pwopilèn (EPR)
Izolasyon Shield	Ekstrude tèrmoset semi-polymère konduit sou izolasyon an
Shield	5 mil tep an kwiv recuit helically aplike ak apeprè 25% sipèpoze
Jacket	Klori polivinil (PVC)
Marking jakèt	2 AWG - 1 AWG:00000 FT GREATER FIL KABLE XXAWG 1/C XXXV XXX% NIVO INSUL XXXMILS EPR/PVC JKT TIP MV-105 SUN RES (UL) FÈ OZE-ZINI MMDDYYYY (LIGHTNING BOLT) 1/0 AWG - 1000 kcmil:00000 FT GREATER FIL KABLE XXAWG (oswa XXXKCMIL) 1/C XXXV XXX% NIVO IZIL XXXMILS EPR/PVC JKT TIP MV-105 POU ITILIZE CT (UL) SOLÈY RES TE FE OZEtazini MMDDYYYY (LIGHTNING BOLT)
Anbalaj	Bobine bwa ki pa ka retounen -nan yon varyete longè ak dimansyon
Konfòmite pèfòmans	ASTM B3\|ASTM B8 UL 1072, UL 1685 (tès ekspoze flanm dife) ANSI/NEMA WC 74/ICEA S-93-639 ANSI/ICEA S-97-682 AEIC CS8 NEC
Lòt Konfòmite	EPA 40 CFR, Pati 261 OSHA

Copper Unfilled/Filled Cdr 5kV 100% IL. 90 mils, pwoteje

Kondiktè Gwosè	Nom.Conductor Dyamèt	Izolasyon Dyamèt²	Epesè jakèt²	Apeprè. An jeneral dyamèt²	Apeprè. Pwa nèt²	Anpasite
AWG/Kcmil	nan (mm)	nan (mm)	nan (mm)	nan (mm)	lbs/kft (kg/km)	Konduit nan lè³	Uanba tè Kannal⁴
2	0.283(7.2)	0.78(19.8)	0.075 (1.9)	1.02 (25.9)	645(960)	165	165
1	0.322(8.2)	0.82(20.8)	0.075 (1.9)	1.06 (26.9)	725(1,079)	185	185
1/0	0.362(9.2)	0.86(21.8)	0.075 (1.9)	1.10 (27.9)	815(1,213)	215	215
2/0	0.405(10.3)	0.90(22.9)	0.075 (1.9)	1.14 (29.0)	930(1,384)	245	245
3/0	0.456 (11.6)	0.96(24.4)	0.075 (1.9)	1.20 (30.5)	1,070(1,592)	280	275
4/0	0.512(13.0)	1.01(25.7)	0.075 (1.9)	1.25 (31.8)	1,235(1,838)	320	315
250	0.558(14.2)	1.07(27.2)	0.075 (1.9)	1.31 (33.3)	1,395(2,076)	350	345
350	0.661(16.8)	1.17(29.7)	0.075 (1.9)	1.42 (36.1)	1,765(2,626)	430	415
500	0.789(20.0)	1.30(33.0)	0.075 (1.9)	1.55 (39.4)	2,305(3,430)	525	500
750	0.968(24.6)	1.50(38.1)	0.075 (1.9)	1.74 (44.2)	3,190(4,747)	635	610
1000	1.117(28.4)	1.65(41.9)	0.105 (2.7)	1.96 (49.8)	4,165(6,197)	725	690

SÈTIFIKASYON

single core shielded medium voltage cable copper

Anbalaj

Gwo bobine an bwa

Gwo bobine an bwa

APLIKASYON

Plant endistriyèl

single conductor shielded power cable copper

Etablisman Mining

single conductor copper medium voltage power cable

Plant pouvwa

KA

single conductor 105c medium voltage cable copper

Sistèm depo enèji batri

Estasyon elektrik Bełchatów

Bingham Canyon min

POUKISA CHWAZI NOU

30Ane eksperyans
nan yon sèl-sèvis

Dongguan Greater Wire & Cable Co., Ltd. se yon manifakti kab pwofesyonèl jeni -nan Lachin, ki bay solisyon kab elektrik sètifye pou pwojè bilding, endistriyèl, min, enèji ak enfrastrikti atravè lemond.

Avèk yon faktori 30,000 m², 30 liy pwodiksyon, enjenyè ki gen eksperyans, ak yon ekip kontwòl kalite strik, nou bay pwodwi kab serye, trasabl, ak konfòme pou aplikasyon jeni entènasyonal yo. Pwodwi nou yo sipòte pa sètifikasyon ki gen ladan SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS, ak ISO.

Nou pran angajman pou sekirite, kalite, transparans, ak patenarya alontèm-. Soti nan enspeksyon matyè premyè rive nan tès pwodwi fini, chak pakèt yo ak anpil atansyon kontwole pou asire pèfòmans ki estab ak itilizasyon serye nan pwojè.

Pi gwo kab - Kalite sètifye. Pwovizyon pou serye. Valè Jeni.

15K

Pwojè fini

150+

anplwaye pwofesyonèl

15K

kliyan kontan

92+

prim ak sètifika

EKIPMAN PLANT

5kv copper tape shield mv-105 cable single conductor

5kv epr insulated copper mv-105 cable single conductor

5kv ul 1072 mv-105 cable copper conductor

8kv mv-105 medium voltage cable copper conductor

SÈTIFIKASYON GLOBAL

15kv mv-105 medium voltage cable copper conductor

FOTO KLIYAN

15kv epr insulated copper mv-105 cable single conductor

TRANSPÒ ENTERNASYONAL

Kago lanmè

Nou ofri solisyon machandiz fyab pou gwo -lòd volim. Machandiz ou yo byen chaje ak anbake nan resipyan, sa ki garanti pri -livrezon efikas nan pò atravè lemond.

Air machandiz

Pou livrezon pi rapid, sèvis machandiz lè nou an asire pwodwi ou yo rive nan destinasyon entènasyonal yo byen vit, ak manyen atansyon ak swiv konplè sou wout la.

Entènasyonal Express

Bezwen anbakman ijan? Sèvis entènasyonal eksprime nou an delivre ti kòmand mwayen avèk efikasite, bay sèvis pòt-a-pòt ak tan reyèl-swiv pou lapè lespri.

PATÈ Koperativ

Nou ap chèche yon patnè koperativ pou elaji biznis nou an.

icea s-93-639 shielded copper mv-105 cable

nema wc 74 single core copper medium voltage cable

35kv copper tape shield mv-105 cable single conductor

nec article 328 type mv-105 cable specification

icea s-93-639 copper conductor type mv cable 105c

nema wc 74 type mv-105 cable specification

35kv epr insulated copper mv-105 cable single conductor

ul 1072 single core copper medium voltage cable

icea s-93-639 copper conductor mv-105 cable

Kijan Pou Kowopere Ak Nou?

Senpleman pataje kondisyon ou yo, resevwa solisyon pwofesyonèl nou an, konfime echantiyon yo epi jwi pwodiksyon rapid, serye ak livrezon atravè lemond - travay avèk nou se sa ki fasil.

Adrès nou an

Bilding 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong Province, Lachin

Nimewo Telefòn

+86 136 6257 9592

+86 135 1078 4550

E-lapòs

manager01@greaterwire.com

aeic cs8 copper conductor type mv cable 105c

FAQ

Ki diferans ki genyen ant plak pwotèj kasèt kwiv ak plak pwotèj fil kwiv pou kab MV-105?

Kouvèti kasèt kwiv bay pwoteksyon sikonferans konplè pou limite egzeyat pasyèl, ki se chwa estanda pou sèl kondiktè MV-105 kab pouvwa.

Èske mwen ka chwazi izolasyon EPR oswa XLPE pou kondiktè sèl sa aMV-105 kab?

Wi. Nou pwodui izolasyon EPR ak TR-XLPE. EPR gen pi bon rezistans dlo-pye bwa pou enstalasyon antèman mouye dirèk.

Ki evalyasyon tanperati kab tip MV-105 genyen?

MV-105 se rated 105 degre maksimòm tanperati opere kontinyèl pou fil elektrik fèmen ak anba tè.

Ki aplikasyon komen pou kòb kwiv mete sèl nwayo MV-105 kab?

Sitou pou poste elektrik yo, plant endistriyèl yo, sant done, distribisyon sèvis piblik, enèji renouvlab ak sikui elektrik mwayen vòltaj bilding komèsyal yo.
