- Worcester: Kontra enfòmèl ant mou trase fè 8000 seri aliminyòm, ak klas B bloke.
- Izolasyon: fwotman, chalè, imidite, ak limyè solèy la rezistan ki lye ak izolasyon polietilèn (XLPE), 600 volt.
- Zam: zam aliminyòm anklanche sou kondiktè yo ki te nan.
-
Estanda:
CSA C22.2 No. 51-95. (R2004)
-40 degre nan +90 degre
Ft4
HL rated pou klas I div 1 & 2 gwoup A, B, C & D, Klas II Div 1 & 2 Gwoup E, F&G, ak Klas III kote ki gen danje ladan
Solèy res
AG14
Aplikasyon

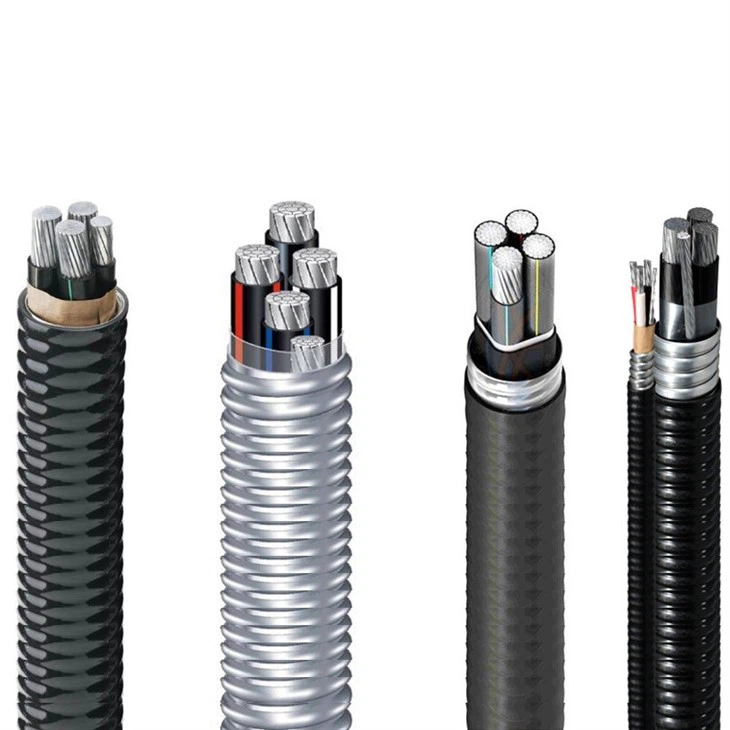

ACWU 90 2/3 Al fil se yon fil bilding ki fèt pou antèman dirèk ak itilize nan anviwònman ki gen danje ladan. Li gen pwopriyete milti-bi epi li apwopriye pou itilize nan anviwònman sèk ak mouye. Li kapab itilize kòm fil elektrik kache kòm byen ke ekspoze fil elektrik. Kab sa a se patikilyèman apwopriye pou itilize nan divès kalite plato kab, si wi ou non ayere oswa ou pa. Anplis de sa, ACWU 90 2/3 Al fil se lajman ki itilize nan distribisyon pouvwa, sikwi branch ak lòt jaden, epi li se yon solisyon transmisyon pouvwa efikas ak serye. Ranje a tanperati rekòmande pandan enstalasyon se -40 degre nan 90 degre, epi li se kab la rated pou 600V, asire pèfòmans ki estab nan tanperati ekstrèm ak anviwònman piman bouk.
Patikilarite
ACWU 90 2/3 Al fil konfòme ak plizyè estanda entènasyonal, ki gen ladan CSA C22.2 No. Anplis de sa, kab la gen HL Rating sètifikasyon ak se apwopriye pou klas I, II ak III zòn ki gen danje ladan (ki gen ladan gwoup A, B, C, D, E, F, G nan Div 1 & 2 zòn), fè li lajman itilize nan anviwònman endistriyèl ak danjere. Li gen rezistans move tan ak se apwopriye pou itilize nan anviwònman sèk ak mouye, epi yo ka itilize kòm kache ak ekspoze fil elektrik, espesyalman apwopriye pou sistèm plato kab ak distribisyon pouvwa, sikui branch ak aplikasyon pou lòt.
Sètifikasyon
ACWU 90 2/3 Al fil te pase plizyè sètifikasyon enpòtan, ki gen ladan CSA C22.2 Non. Kab la ka adapte yo ak klima ekstrèm ak kondisyon anviwònman an, bay pi gwo fleksibilite enstalasyon. Sètifikasyon sa yo asire operasyon an san danje nan sistèm nan distribisyon pouvwa pandan y ap diminye risk ki genyen nan potansyèl ki te koze pa echèk ekipman, plis amelyore valè aplikasyon li nan endistri, konstriksyon, ak enstalasyon pouvwa.
Pakèt
Chèn prodiksyon
Dongguan Greater Fil & Cable co, Ltd, sitiye nan Dongguan City, pwovens Guangdong. Li entegre R & D, pwodiksyon, lavant, ak antretyen, ki konsantre sou fil ak divès kalite câbles, ak bay solisyon Customized pou gwo-echèl enfrastrikti tankou èpòt, lopital, faktori, ak lekòl nan anpil rejyon atravè mond lan. Avèk ekipman pwodiksyon avanse ak pwosesis, ekipman tès konplè, ak fò fòs teknik, konpayi an te devlope rapidman apre ane nan travay di ak sipò nan kliyan mondyal, e li te genyen yon repitasyon segondè ak pati nan mache nan mache lòt bò dlo.
pratik
Asosye
FAQ
K: Èske ou se yon manifakti oswa konpayi komès?
A: Nou se yon manifakti pwofesyonèl, ofri kontwòl konplè sou lòd ou soti nan kòmanse fini. Soti nan premye konsepsyon nan livrezon final la, nou asire chak etap satisfè estanda ki pi wo yo.
K: Kouman mwen ka jwenn yon echantiyon? Èske li gratis?
Baj popilè: acwu 90 2/3 Al fil, Lachin Acwu 90 2/3 Al Fil Konpayi fabrikasyon, Swèd, faktori
| NON Kond. |
Kond. Tay (Awg/ kcmil) |
Groundwire gwosè (AWG /kcmil) |
Min. Avg. Izolasyon Epesè |
Dyamèt nominal (sou) | Filè Pwa |
Ampacity Nan 9o degre c |
||||||
| Twisted nwayo | Ami | Kab | ||||||||||
| Pous | mm | Pous | mm | Pous | mm | Pous | mm | Kg/km | ||||
| 3 | 8 | 8 | 0.045 | 1.14 | 0.533 | 13.5 | 0.783 | 19.89 | 0.870 | 22.10 | 422 | 45 |
| 3 | 6 | 8 | 0.045 | 1.14 | 0.565 | 14.4 | 0.845 | 21.46 | 0.932 | 23.67 | 498 | 55* |
| 3 | 4 | 6 | 0.045 | 1.14 | 0.675 | 17.1 | 0.925 | 23.50 | 1.012 | 25.70 | 619 | 75 |
| 3 | 3 | 6 | 0.045 | 1.14 | 0.744 | 18.9 |
0.994 |
25.25 | 1.081 | 27.46 | 690 | 85 |
| 3 | 2 | 6 | 0.045 | 1.14 | 0.785 | 19.9 | 1.070 | 27.18 | 1.157 | 29.39 | 794 | 100 |
| 3 | 1 | 4 | 0.055 | 1.40 | 0.902 | 22.9 | 1.152 | 29.26 | 1.239 | 31.47 | 951 | 115 |
| 3 | 1/0 | 4 | 0.055 | 1.40 | 1.107 | 28.1 | 1.357 | 34.47 | 1.314 | 33.38 | 1085 | 135 |
| 3 | 2/0 | 4 | 0.055 | 1.40 | 1.066 | 27.1 | 1.316 | 33.43 | 1.403 | 35.64 | 1246 | 150 |
| 3 | 3/0 | 4 | 0.055 | 1.40 | 1.170 | 29.7 | 1.420 | 36.07 | 1.507 | 38.28 | 1450 | 175 |
| 3 | 4/0 | 4 | 0.055 | 1.40 | 1.281 | 32.5 | 1.531 | 38.89 | 1.636 | 41.55 | 1697 | 205 |
| 3 | 250 | 2 | 0.065 | 1.65 | 1.391 | 35.3 | 1.641 | 41.68 | 1.771 | 44.98 | 2072 | 230 |
| 3 | 300 | 2 | 0.065 | 1.65 | 1.496 | 38.0 | 1.836 | 46.63 | 1.966 | 49.94 | 2378 | 260 |
| 3 | 350 | 2 | 0.065 | 1.65 | 1.593 | 40.5 | 1.903 | 48.34 | 2.000 | 50.80 | 2681 | 280 |
| 3 | 400 | 2 | 0.065 | 1.65 | 1.686 | 42.8 | 1.996 | 50.70 | 2.101 | 53.37 | 2946 | 305 |
| 3 | 500 | 1 | 0.065 | 1.65 | 1.852 | 47.0 | 2.152 | 54.66 | 2.280 | 57.91 | 3585 | 350 |
| 3 | 600 | 1 | 0.080 | 2.03 | 2.077 | 52.8 | 2.267 | 57.58 | 2.518 | 63.96 | 4286 | 385 |
| 3 | 750 | 1/0 | 0.080 | 2.03 | 2.329 | 59.2 | 2.639 | 67.03 | 2.770 | 70.36 | 5058 | 435 |
| NON Kond. |
Kond. Tay (Awg/ kcmil) |
Groundwire gwosè (AWG /kcmil) |
Min. Avg. Izolasyon Epesè |
Dyamèt nominal (sou) | Filè Pwa |
Ampacity Nan 9o degre c |
||||||
| Twisted nwayo | Ami | Kab | ||||||||||
| Pous | mm | Pous | mm | Pous | mm | Pous | mm | Kg/km | ||||
| 4 | 8 | 8 | 0.045 | 1.14 | 0.620 | 15.7 | 0.812 | 20.62 | 0.899 | 22.83 | 451 | 45 |
| 4 | 6 | 8 | 0.045 | 1.14 | 0.636 | 16.2 | 0.886 | 22.50 | 0.973 | 24.71 | 569 | 55* |
| 4 | 4 | 6 | 0.045 | 1.14 | 0.745 | 18.9 | 0.995 | 25.27 | 1.095 | 27.81 | 748 | 75 |
| 4 | 3 | 6 | 0.045 | 1.14 | 0.805 | 20.4 | 1.055 | 26.80 | 1.148 | 29.16 | 831 | 85 |
| 4 | 2 | 6 | 0.045 | 1.14 | 0.870 | 22.1 | 1.120 | 28.45 | 1.207 | 30.66 | 945 | 100 |
| 4 | 1 | 4 | 0.055 | 1.40 | 1.003 | 25.5 | 1.253 | 31.83 | 1.340 | 34.04 | 1173 | 115 |
| 4 | 1/0 | 4 | 0.055 | 1.40 | 1.096 | 27.8 | 1.346 | 34.19 | 1.443 | 36.65 | 1322 | 135 |
| 4 | 2/0 | 4 | 0.055 | 1.40 | 1.195 | 30.4 | 1.443 | 36.65 | 1.537 | 39.04 | 1530 | 150 |
| 4 | 3/0 | 4 | 0.055 | 1.40 | 1.311 | 33.3 | 1.561 | 39.65 | 1.666 | 42.32 | 1801 | 175 |
| 4 | 4/0 | 4 | 0.055 | 1.40 | 1.436 | 36.5 | 1.686 | 42.82 | 1.791 | 45.49 | 2125 | 205 |
| 4 | 250 | 2 | 0.065 | 1.65 | 1.580 | 40.1 | 1.935 | 49.15 | 2.040 | 51.82 | 2647 | 230 |
| 4 | 300 | 2 | 0.065 | 1.65 | 1.660 | 42.2 | 2.000 | 50.80 | 2.130 | 54.10 | 3043 | 260 |
| 4 | 350 | 2 | 0.065 | 1.65 | 1.786 | 45.4 | 2.096 | 53.24 | 2.201 | 55.91 | 3348 | 280 |
| 4 | 400 | 2 | 0.065 | 1.65 | 1.888 | 48.0 | 2.198 | 55.83 | 2.303 | 58.50 | 3802 | 305 |
| 4 | 500 | 1 | 0.065 | 1.65 | 2.075 | 52.7 | 2.385 | 60.58 | 2.516 | 63.91 | 4501 | 350 |
| 4 | 600 | 1 | 0.080 | 2.03 | 2.326 | 59.1 | 2.636 | 66.95 | 2.767 | 70.28 | 5190 | 385 |
| 4 | 750 | 1/0 | 0.080 | 2.03 | 2.602 | 66.1 | 2.912 | 73.96 | 3.003 | 76.28 | 6187 | 435 |
