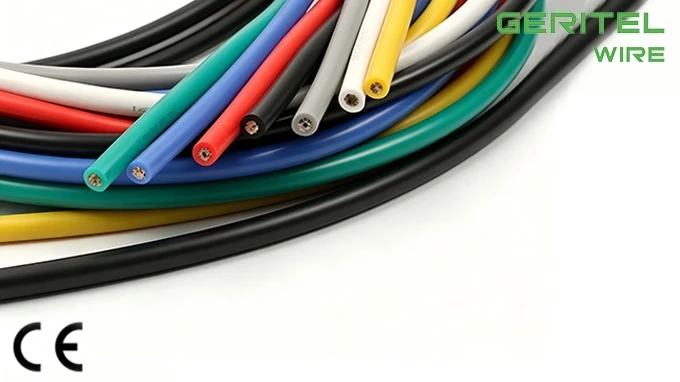

mechanically protected heat resistant wire

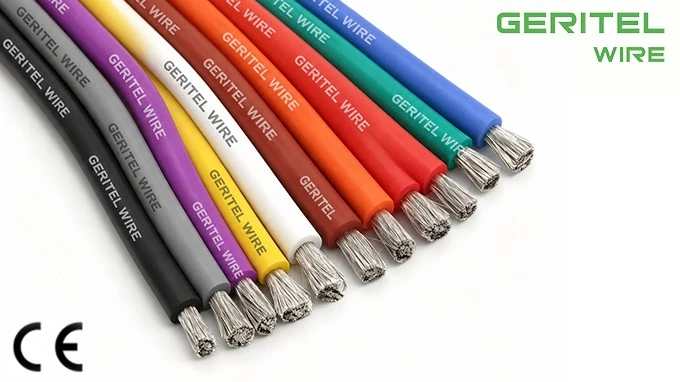

mechanically protected high temperature cable

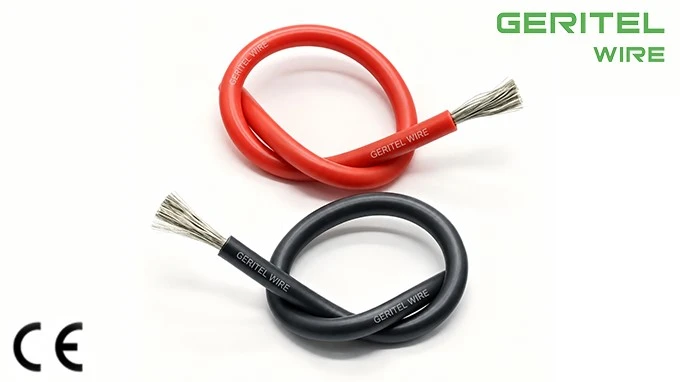

mechanically protected silicone equipment wire

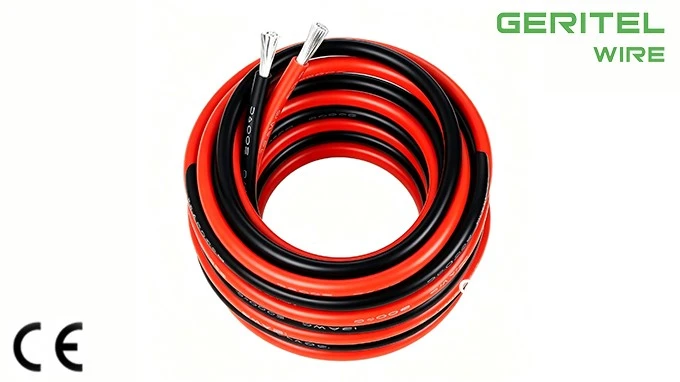

mechanically protected single core silicone wire

Fil Panèl Copper Solid pou Wout ki estab-a-pwen

Fòm kenbe fil siliconeede moun k ap rasanble panèl yo fòme wout ki konsistan ant tèminal lè kondiktè a ap rete estasyonè apre enstalasyon an. Yon kab chalè panèl fiks se itil espesyalman tou pre aparèy chofaj patiraj, rezistans frenaj, elektwonik pouvwa ak lòt konpozan ki ogmante tanperati lokal yo. Solid kwiv sipòte jeyometri pwòp, men li bezwen bon kontwòl koube epi li pa ta dwe retravay repete. GERITEL WIRE ofri yon sèl fil kabinè kontwòl nwayo pou bati ekipman estanda ak pwogram ranplasman. Konsèpteur yo ta dwe kowòdone gwosè kondiktè, akseptasyon tèminal, espas, kanal pwoteksyon ak ogmantasyon chalè anvlòp la, answit verifye ke chak estanda reklamasyon oswa pwopriyete dife sipòte pa dokiman pou konstriksyon egzak la te bay lòd.

PWODWI SPECIFICATIONS

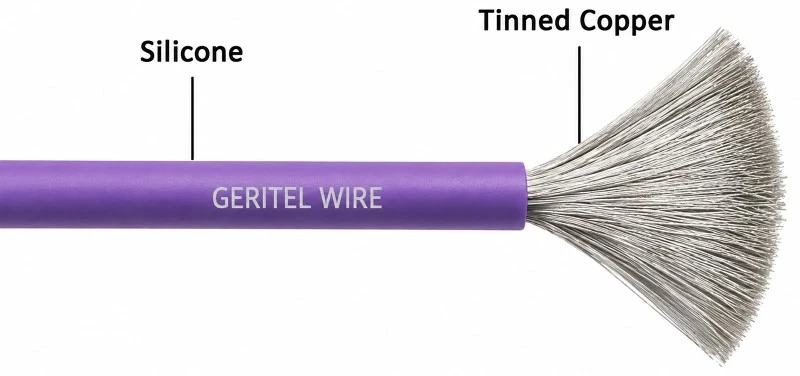

mechanically protected silicone appliance wire

Aplikasyon

Ki fèt pou itilize nan anviwònman kote rezistans chalè dirab nesesè, SIA ak SIAF câbles gen pwopriyete rezistan chalè jiska 200 degre epi yo ka itilize tou nan tanperati ki ba ke -60 degre. Câbles sa yo ba lafimen zewo alojene epi yo apwopriye pou plant elektrik, nan yon pakèt aplikasyon endistriyèl nan pwosesis, anbalaj, refrijerasyon, fondasyon, konstriksyon avyon ak konstriksyon bato.

SPECIFICATIONS
Voltage Rating Uo/U	SIA: 300/500V SIAF: 0.25mm² a 6mm² 300/500V; 10mm² ak pi wo a: 0.6/1kV
Evalyasyon Tanperati	Fiks:-60 degre a +200 degre
Reyon koube minimòm	Fiks: 4 x dyamèt jeneral
Kondiktè	Klas 1 kondiktè kwiv solid (plenn oswa fèblan). Klas 5 fleksib kwiv (plenn oswa fèblan) kondiktè
Izolasyon	Kawotchou silikone
Koulè djenn	Nwa, ble, mawon, wouj, blan, gri, woz, jòn, vèt / jòn, zoranj, vyolèt
Estanda	EN 50525-2-41, IEC/EN 60228

DIMANSYON

Solid Nwayo Silicone Kawotchou Izolasyon Kab (SIA)

NO.OF NOU

	KWA NOMINAL SEKSYONAZÒN L mm²	Epesè NOMINAL DE Izolasyon mm²	NOMINAL AN jeneral DYAMET mm²	NOMINAL PWA kg/km
	KWA NOMINAL SEKSYONAZÒN L mm²	Epesè NOMINAL DE Izolasyon mm²	NOMINAL AN jeneral DYAMET mm²	NOMINAL PWA kg/km
1	0.5	0.6	2.0	10
1	0.75	0.6	2.2	12
1	1	0.6	2.3	15
1	1.5	0.6	2.6	20
1	2.5	0.7	3.2	31
1	4	0.8	3.9	48
1	6	0.8	4.4	67
1	10	1	5.6	108

Nwayo fleksib silikon kawotchou izole kab (SIAF)

NO.OF NOU

	KWA NOMINAL ZÒN SEKSYONÈ mm²	Epesè NOMINAL DE Izolasyon mm²	NOMINAL AN jeneral DYAMET mm²	NOMINAL PWA kg/km
	KWA NOMINAL ZÒN SEKSYONÈ mm²	Epesè NOMINAL DE Izolasyon mm²	NOMINAL AN jeneral DYAMET mm²	NOMINAL PWA kg/km
1	0.25	0.6	1.8	7
1	0.35	0.6	1.9	8
1	0.5	0.6	2.1	10
1	0.75	0.6	2.3	13
1	1	0.6	2.5	15
1	1.5	0.6	2.8	21
1	2.5	0.7	3.5	34
1	4	0.8	4.1	49
1	6	0.8	4.7	68
1	10	1	6.1	110
1	16	1.2	7.5	168
1	25	1.4	9.1	254
1	35	1.4	10.3	347
1	50	1.6	12	490
1	70	1.8	13.7	686
1	95	1.8	15.6	888
1	120	1.8	17.4	1149
1	150	2	19.3	1411
1	185	2.2	21.4	1722
1	240	2.4	24.3	2284
1	300	2.6	26.9	2895

KONDIKTÈ

Klas 5 kondiktè kwiv fleksib pou yon sèl Nwayo ak milti-Kab Nwayo

KWA NOMINAL SEKSYONAL ZÒN mm²	REZISTANS MAXIMUM CONDUCTOR A 20 degre ohm/km
KWA NOMINAL SEKSYONAL ZÒN mm²	Sikilè, rkwit kondiktè kwiv, metal-fil kouvwi
0.5	36.7
0.75	24.8
1	18.2
1.5	12.2
2.5	7.56
4	4.7
6	3.11
10	1.84

Klas 5 kondiktè kòb kwiv mete fleksib pou yon sèl Nwayo ak Multi-Kab Nwayo (SIAF)

KWA NOMINAL SEKSYONAL ZÒN mm²	DYAMET MAXIMUM DE FIL NAN CONDUCTOR mm	REZISTANS MAXIMUM CONDUCTOR A 20 degre ohm/km
KWA NOMINAL SEKSYONAL ZÒN mm²	DYAMET MAXIMUM DE FIL NAN CONDUCTOR mm	Fil metal-kouvwi
0.25	0.21	86
0.35	0.21	55.5
0.5	0.21	40.1
0.75	0.21	26.7
1	0.21	20
1.5	0.26	13.7
2.5	0.26	8.21
4	0.31	5.09
6	0.31	3.39
10	0.41	1.95
16	0.41	1.24
25	0.41	0.795
35	0.41	0.565
50	0.41	0.393
70	0.51	0.277
95	0.51	0.21
120	0.51	0.164
150	0.51	0.132
185	0.51	0.108
240	0.51	0.0817
300	0.51	0.0654

KAPASITE POTE AKTIYEN

Solid Nwayo Silicone Kawotchou Izolasyon Kab (SIA)

KWA NOMINAL ZÒN EKTIONAL mm²	AKTIYEN Rating nan lè Ampè
KWA NOMINAL ZÒN EKTIONAL mm²	nan 30 degre	nan 60 degre	nan 90 degre	nan 120 degre	nan 150 degre
0.5	24	21	17	14	9
0.75	30	26	22	17	11
1	36	31	26	20	13
1.5	45	39	33	26	17
2.5	61	53	45	55	23
4	81	71	60	47	31
6	105	92	77	60	39
10	146	128	107	84	55

Nwayo fleksib silikon kawotchou izole kab (SIAF)

KWA NOMINAL ZÒN EKTIONAL mm²	AKTIYEN Rating nan lè Ampè
KWA NOMINAL ZÒN EKTIONAL mm²	nan 30 degre	nan 60 degre	nan 90 degre	nan 120 degre	nan 150 degre	nan 170 degre
0.25	15	13	11	9	6	3
0.35	19	17	14	11	7	4
0.5	23	20	17	13	9	5
0.75	30	26	22	17	11	6
1	35	31	26	20	13	7
1.5	44	38	32	25	17	8
2.5	61	53	45	35	23	12
4	82	71	60	47	31	16
6	104	91	77	60	39	20
10	148	129	108	85	56	28
16	197	173	145	114	75	58
25	263	230	193	151	99	51
35	327	286	240	188	124	63
50	413	362	304	238	157	80
70	531	465	391	306	201	103
95	623	545	458	359	236	121
120	738	645	543	425	280	143
150	850	744	626	491	323	166
185	969	848	714	560	369	190
240	1191	1043	879	689	454	234
300	1339	1173	988	776	512	264

SÈTIFIKASYON

fixed wiring silicone wire

Anbalaj

Woule

Bobine plastik

high high temperature silicone wire manufacturer

Ti bobine an bwa

APLIKASYON

Endistriyèl machin & Automatisation

Marin & konstriksyon bato

Refrijerasyon & HVAC Ekipman

KA

high temperature cable wholesale supplier

Bosch Industry 4.0 Smart Factory

Liebherr Pwofesyonèl Sistèm Refrijerasyon Upgrade

Sistèm Propulsion Marin Mitsui E&S

POUKISA CHWAZI NOU

30Ane eksperyans
nan yon sèl-sèvis

Dongguan Greater Wire & Cable Co., Ltd. se yon manifakti kab pwofesyonèl jeni -nan Lachin, ki bay solisyon kab elektrik sètifye pou pwojè bilding, endistriyèl, min, enèji ak enfrastrikti atravè lemond.

Avèk yon faktori 30,000 m², 30 liy pwodiksyon, enjenyè ki gen eksperyans, ak yon ekip kontwòl kalite strik, nou bay pwodwi kab serye, trasabl, ak konfòme pou aplikasyon jeni entènasyonal yo. Pwodwi nou yo sipòte pa sètifikasyon ki gen ladan SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS, ak ISO.

Nou pran angajman pou sekirite, kalite, transparans, ak patenarya alontèm-. Soti nan enspeksyon matyè premyè rive nan tès pwodwi fini, chak pakèt yo ak anpil atansyon kontwole pou asire pèfòmans ki estab ak itilizasyon serye nan pwojè.

Pi gwo kab - Kalite sètifye. Pwovizyon pou serye. Valè Jeni.

custom silicone rubber insulated wire manufacturer

15K

Pwojè fini

150+

anplwaye pwofesyonèl

15K

kliyan kontan

92+

prim ak sètifika

EKIPMAN PLANT

ODM single core silicone cable manufacturer

bulk tinned copper silicone wire supplier

certified industrial silicone wire supplier

industrial silicone hookup wire supplier

SÈTIFIKASYON GLOBAL

China heat resistant equipment wire manufacturer

FOTO KLIYAN

buy high temperature lead wire in bulk

TRANSPÒ ENTERNASYONAL

Kago lanmè

Nou ofri solisyon machandiz fyab pou gwo -lòd volim. Machandiz ou yo byen chaje ak anbake nan resipyan, sa ki garanti pri -livrezon efikas nan pò atravè lemond.

Air machandiz

Pou livrezon pi rapid, sèvis machandiz lè nou an asire pwodwi ou yo rive nan destinasyon entènasyonal yo byen vit, ak manyen atansyon ak swiv konplè sou wout la.

Entènasyonal Express

Bezwen anbakman ijan? Sèvis eksprime entènasyonal nou an delivre ti kòmand mwayen avèk efikasite, bay sèvis pòt-a-pòt ak tan reyèl-swiv pou lapè lespri.

PATÈ Koperativ

Nou ap chèche yon patnè koperativ pou elaji biznis nou an.

tinned copper silicone wire for machine tool control cabinets

flexible heat resistant wire for rubber vulcanizing machines

high temperature silicone wire for plastic processing machines

heat resistant silicone wire for cable manufacturing lines

Kijan Pou Kowopere Ak Nou?

Senpleman pataje kondisyon ou yo, resevwa solisyon pwofesyonèl nou an, konfime echantiyon yo epi jwi pwodiksyon rapid, serye ak livrezon atravè lemond - travay avèk nou se sa ki fasil.

Adrès nou an

Bilding 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong Province, Lachin

Nimewo Telefòn

+86 136 6257 9592

+86 135 1078 4550

E-lapòs

manager01@greaterwire.com

OEM silicone rubber insulated wire supplier

FAQ

Èske mwen ka chwazi fil silicone sèlman pa AWG?

Seleksyon kalib fil silikondwe kòmanse ak sikwi aktyèl, longè, gout vòltaj, kondisyon tèmik ak aparèy pwoteksyon. AWG oswa mm² idantifye gwosè kondiktè men li pa defini tout evalyasyon enstalasyon an. GERITEL WIRE ka bay yon fich done, echantiyon ak yon seri dokiman espesifik kòmand-konsa enjenyè elektrik kapab apwouve pwodwi aktyèl la olye ke yon lis jenerik. Lis fwontyè aplikasyon an byen klè pou fil ekipman entèn yo pa fè erè pou kab jaden.

Ki nivo vòltaj mwen ta dwe itilize pou H05S-K?

Pou enjenyè elektrik, GERITEL WIRE sipòte opsyon kwiv solid oswa fleksib epi li ede fè aliman dezabiye, revokasyon ak routage ak pwosesis kliyan an. Evalyasyon vòltaj H05S-K a nòmalman endike sou fèy done egzak la epi li dwe matche ak estanda sikwi ak enstalasyon an. Pa sipoze yon vòltaj ki pi wo jis paske izolasyon silikone a sanble epè. Pataje kalite tèminal la, kondisyon koube ak foto enstalasyon pou diminye risk seleksyon an.

Èske gwosè gwo SIAF yo ka evalye 0.6/1 kV?

Gen kèk founisè ki ofri 0.6/1kV SIAF kab nan pi gwo gwosè kondiktè oswa konstriksyon pwoteje, men dimansyon varye. Lòd acha a dwe fè referans a fich done ki aplikab, seri gwosè ak prèv apwobasyon. Mande yon echantiyon pou esè dezabiye, frize ak chalè-sik yo ka fini. GERITEL WIRE tcheke estanda yo mande a ak dimansyon sètifika yo kont konstriksyon egzak yo te site, pwoteje enjenyè elektrik kont reklamasyon ki pa sipòte.

Kouman pou mwen kalkile gout vòltaj nan yon sikwi aparèy chofaj?

Chofaj sikwi silikon fil yo ta dwe tcheke lè l sèvi avèk rezistans kondiktè nan tanperati opere, longè sikwi ak aktyèl chaj. Mete tèminal chofaj ak tanperati patiraj olye pou w itilize yon valè rezistans tanperati chanm-pou kont li. Sipò pratik enpòtan isit la: GERITEL WIRE ka kowòdone koulè, make, anbalaj ak repete -trazabilite lòd pou enjenyè elektrik yon fwa spesifikasyon teknik la fèmen. Apwouve yon echantiyon sele ak revizyon dokiman anvan pwodiksyon an mas.
