Fil THHN (Thermoplastic High Chalè ki reziste Nylon-kouvwi fil) se youn nan câbles elektrik ki pi souvan itilize nan tou de aplikasyon rezidansyèl ak endistriyèl. Avèk rezistans chalè segondè li yo, rezistans, ak rezistans abrasion, fil THHN te touche yon repitasyon pou yo te trè serye ak versatile atravè yon pakèt itilizasyon. Nan atik sa a, nou pral eksplore kisa fil THHN ye, divès aplikasyon li yo, ak benefis li ofri elektrisyen ak enjenyè atravè diferan endistri yo.
ki sa ki THHN Kab?
Fil THHN se yon fil elektrik ki fèt pou itilize nan anviwònman sèk, komèsyal ak rezidansyèl. Non "THHN" la vle di:
T: Thermoplastic, sa vle di izolasyon an fèt ak yon materyèl plastik ki reziste chalè.
H: Segondè chalè ki reziste, ki endike ke fil la ka okipe tanperati relativman wo.
H: Chalè ki reziste, ki asire ke izolasyon an ka reziste tanperati ki wo san yo pa degrade.
N: Nylon-kouvwi, ki bay plis pwoteksyon kont fwotman ak domaj mekanik.

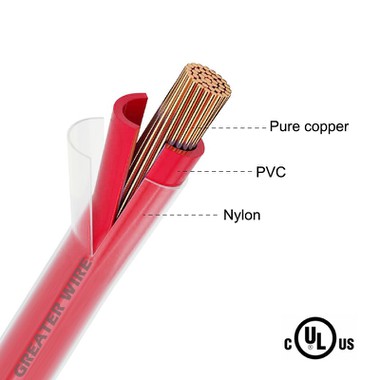

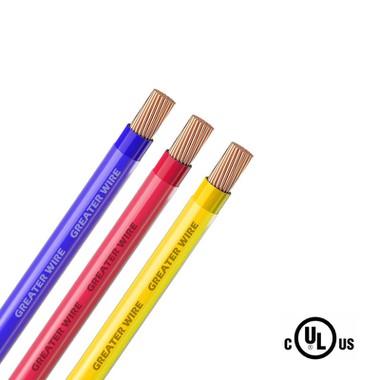

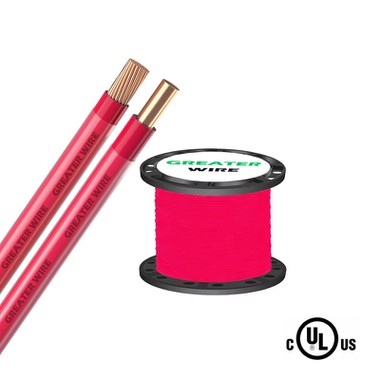

Tipikman fèt an kwiv, byenke vèsyon aliminyòm yo disponib nan pi gwo gwosè (tankou fil 6 THHN), fil THHN prezante izolasyon PVC pou pwoteksyon elektrik, ak yon jakèt nilon ki bay pwoteksyon kont fwotman, imidite, ak mete fizik.
Karakteristik kle nan fil THHN:
Rating vòltaj: 600 vòlt (maksimòm nan kondisyon sèk).
Evalyasyon tanperati: Jiska 90 degre (194 degre F) nan kote ki sèk.
Materyèl: Copper (estanda), aliminyòm (pou pi gwo mezi).
Aplikasyon: Prensipalman itilize pou kote sèk, men vèsyon tankou THWN (Dlo ki reziste) yo disponib pou anviwònman mouye.
Itilizasyon komen nan fil THHN
Se fil THHN yo itilize nan yon pakèt aplikasyon elektrik akòz konbinezon li yo nan karakteristik tankou rezistans chalè segondè, durability, ak fleksibilite. Anba a se zòn prensipal kote fil THHN yo pi souvan itilize:
1. Fil elektrik rezidansyèl yo
Nan kay, fil THHN se youn nan chwa ki pi komen pou fil elektrik entèn yo. Li se itilize pou pouvwa priz elektrik, switch limyè, ak aparèy, osi byen ke pou panno sikwi fil elektrik. Dirab li ak fleksibilite fè li apwopriye pou enstalasyon sere nan mi yo, plafon, ak planche, pandan y ap rezistans chalè li asire ke li fè san danje menm anba kondisyon chaj segondè.
Aplikasyon:
Sikui ekleraj: Pou alimante aparèy ekleraj nan tout kay la.
Plòg elektrik: Bay kouran pou priz kouran ak aparèy yo.
Chanjman ak gradateur: Fil elektrik pou switch, gradateur, ak kontwòl sikwi.
Fanatik plafon yo: Fil elektrik pou fanatik ak ekipman elektrik ki gen rapò.
Fil THHNtipikman enstale nan yon sistèm konduit (tankou EMT oswa PVC) nan bilding rezidansyèl pou anpeche domaj nan faktè ekstèn ak satisfè kondisyon kòd pou enstalasyon elektrik san danje.
2. Komèsyal Enstalasyon Elektrik
Se fil THHN tou souvan itilize nan bilding komèsyal yo, kote li jwe yon wòl esansyèl nan ekleraj, distribisyon pouvwa, ak lòt sistèm. Nan anviwònman sa yo, fil THHN ede tout bagay soti nan ekleraj biwo ak sistèm HVAC rive nan asansè ak inite chofaj elektrik. Rezistans chalè segondè li fè li espesyalman efikas nan zòn ki gen gwo demann pouvwa, tankou gwo konplèks biwo oswa magazen an detay.
Aplikasyon:
Sikui ekleraj: Bay pouvwa nan biwo ak sistèm ekleraj an detay.
Sistèm HVAC: Fil elektrik pou inite chofaj, vantilasyon ak èkondisyone.
Panno elektrik: Alimente ankadreman sikwi ak enstalasyon panèl.
Sistèm kontwòl: Fil elektrik pou kontwòl ak ekipman jesyon sistèm.
Fil THHNse souvan itilize nansistèm kanalizasyon(tou de metalik ak ki pa metalik), ki ede pwoteje fil la kont domaj fizik potansyèl nan zòn ki gen gwo trafik oswa anviwònman endistriyèl.
3. Endistriyèl machin ak ekipman
Nan aplikasyon endistriyèl, fil THHN souvan itilize pou bay pouvwa elektrik machin lou ak ekipman. Kouch nilon fil la asire ke li ka okipe fwotman ak mete ak chire tipik nan anviwònman endistriyèl. Li se tou itilize nan fil elektrik pou gwo motè, compresseurs, ak dèlko, kote demann pou pouvwa elektrik pi wo ak risk pou domaj mekanik pi gwo.
Aplikasyon:
Endistriyèl machin: Alimente machin lou-devwa ak ekipman.
Kontwòl motè: Fil elektrik pou sistèm kontwòl motè elektrik.
Jeneratè: Bay pouvwa endistriyèl backup ak dèlko prensipal yo.
Zouti machin: Fil elektrik pou zouti ak ekipman endistriyèl.
Nan anviwònman sa yo, fil THHN ede asire operasyon kontinyèl ak san danje nan machin pandan y ap kenbe yon wo degre de fyab nan kondisyon entans.
4. Sistèm distribisyon pouvwa
Pou gwo sistèm distribisyon pouvwa, fil THHN jwe yon wòl enpòtan nan livrezon pouvwa elektrik sou distans ki long soti nan postestasyon nan bilding ak faktori. Pwopriyete ki reziste chalè li yo ak fòs mekanik pèmèt li yo dwe itilize nan sikui ak sistèm gwo pouvwa, asire transpò a san danje nan elektrisite menm nan konfigirasyon gwo komèsyal ak endistriyèl.
Aplikasyon:
Panno distribisyon prensipal yo: Fil elektrik soti nan panèl elektrik prensipal la nan sikui divès kalite.
Soustasyon yo: Alimente plizyè konpozan poste.
Liy elektrik yo: Itilize pou fil elektrik entèn oswa liy distribisyon elektrik anba tè.
Branch sikwi yo: Kouri kouran soti nan pwen distribisyon yo rive nan plòg, aparèy, ak machin.
Gwosè pi gwo, tankou fil 6 THHN, yo anjeneral yo itilize nan aplikasyon distribisyon pouvwa, kote yo mande yon pi gwo kapasite pou kouran elektrik.
5. Aplikasyon anba tè ak deyò
Pandan ke fil THHN pa rekòmande pou ekspoze dirèk nan imidite oswa dlo, li se souvan itilize nan sistèm kanalizasyon pou fil elektrik deyò ak anba tè lè kanal la pwoteje fil la kont eleman anviwònman an. Pou aplikasyon ki enplike kote mouye oswa mouye, fil THWN (Thermoplastic Chalè ak Dlo-rezistan Nylon-kouvwi) souvan pi pito kòm li espesyalman rated pou kondisyon mouye.
Aplikasyon:
Kondit anba tè: Itilize pou fil elektrik anba tè, anjeneral andedan kanal pwoteksyon.
Deyò kanalizasyon: Fil elektrik pou sistèm deyò nan yon kanal pwoteksyon.
Panno elektrik: Fil elektrik pou enstalasyon elektrik deyò oswa ki baze sou tè.
Pou fil elektrik ki ekspoze dirèkteman nan danje anviwònman an, câbles THWN oswa XHHW (Kross-Linked High Chalè Dlo ki reziste) yo pi byen adapte pou anviwònman deyò.
Avantaj lè l sèvi avèk fil THHN
Ka adopsyon toupatou nan fil THHN dwe atribiye a seri inik li yo nan avantaj ki fè li trè apwopriye pou yon varyete de aplikasyon elektrik:
1. Rezistans chalè
Fil THHN fèt pou jere tanperati jiska 90 degre (194 degre F) nan kote ki sèk. Rezistans chalè sa a fè li apwopriye pou itilize nan anviwònman kote sistèm elektrik ka jenere kantite chalè enpòtan. Li asire ke izolasyon an pa degrade ak lakòz sikui kout oswa danje dife nan kondisyon fonksyònman nòmal.
2. Durabilité ak Pwoteksyon ki dire lontan
Kouch nilon an sou fil THHN bay ekselan rezistans abrasion, ki ede pwoteje fil la kont domaj fizik pandan enstalasyon oswa pandan y ap itilize. Sa a ogmante lavi a an jeneral nan fil la ak diminye bezwen an pou antretyen oswa ranplasman.
3. Fleksibilite ak fasilite enstalasyon
Kontrèman ak kèk pi lou, câbles mwens fleksib, fil THHN fèt yo dwe fleksib, sa ki fè li pi fasil wout nan espas ki sere oswa atravè sistèm konplèks. Fleksibilite sa a ede redwi tan enstalasyon ak depans, espesyalman nan enstalasyon gwo oswa konplike tankou fil elektrik pou ekipman endistriyèl oswa bilding komèsyal yo.
4. Pri-efikas
Fil THHN se yon chwa relativman pri-efikas pou anpil pwojè elektrik. Pèfòmans ki dire lontan li yo, rezistans chalè, ak rezistans fwotman ede diminye depans jeneral antretyen ak ranplasman. Pou elektrisyen ak enjenyè, fil THHN se yon opsyon ki ale-a ki balanse pèfòmans ak abòdab.

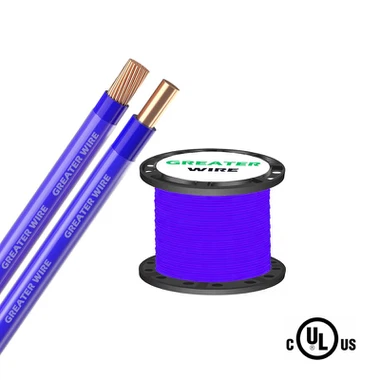

Ki sa ki sèvi ak fil 6 THHN?
6 THHN fil se yon vèsyon pi gwo kalib fil THHN ki souvan itilize nan aplikasyon pou gwo kapasite. Li kapab manyen chaj elektrik ki pi enpòtan epi li souvan itilize nan sistèm distribisyon pouvwa prensipal oswa lòt sistèm ki mande pi wo anperaj.
Aplikasyon 6 THHN Fil:
Prensipal panno elektrik: Distribisyon pouvwa soti nan panno prensipal yo nan sistèm segondè.
Machin lou: Fil elektrik pou gwo motè, machin, ak ekipman endistriyèl.
Sikui anba tè: Pou gwo pouvwa sistèm fil elektrik anba tè.
Jeneratè: Fil elektrik pou sistèm pouvwa backup ki mande pou pi wo vòltaj ak anperaj.
