Lè w ap desine ak enstale yon sistèm enèji solè, chwazi bon gwosè kab la enpòtan pou asire efikasite, sekirite ak lonjevite. Pami gwosè kab solè yo itilize souvan, 4mm² ak 6mm² câbles solè yo se chwa popilè. Konprann diferans ki genyen ant gwosè kab sa yo ka ede pran desizyon enfòme ki baze sou kondisyon sistèm.
Atik sa a fouye nan diferans kle yo ant 4mm ak 6mm câbles solè, konsantre sou espesifikasyon yo, pèfòmans, ak aplikasyon yo.
Ki sa ki se yon kab solè?
Yon kab solè (oswa fil solè) se yon kab elektrik ki fèt espesyalman pou sistèm fotovoltaik (PV). Li konekte panno solè, varyateur, ak pil, transmèt elektrisite pwodwi a avèk efikasite epi san danje. Câbles solè yo bati pou kenbe tèt ak kondisyon anviwònman difisil epi pote vòltaj segondè nan sistèm DC.
Karakteristik kle nan câbles solè yo enkli:
UV ak rezistans move tan:Apwopriye pou enstalasyon deyò.
Dirab:Rezistan a tanperati ki wo, imidite, ak estrès mekanik.
Rating vòltaj:Jiska 1500V DC.
Fleksibilite:Ki fèt yo dwe fasil enstale ak wout.

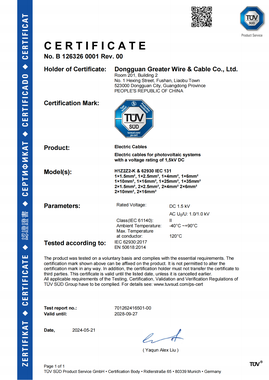

Estanda tankou H1Z2Z2-K ak PV1-F asire ke kab solè yo satisfè egzijans pèfòmans espesifik ak sekirite.
Konprann kab solè 4mm² ak 6mm²
1. Zòn transvèsal
Diferans prensipal ant câbles solè 4mm² ak 6mm² se nan zòn transvèsal yo.
4mm% c2�:Zòn kondiktè a se 4 milimèt kare.
6mm% c2�:Zòn kondiktè a se 6 milimèt kare.
Pi gwo zòn kondiktè yon kab 6mm² pèmèt li pote plis kouran pase yon kab 4mm², sa ki fè li apwopriye pou aplikasyon ki pi wo.
2. Kouran-Pote Kapasite
Anpasite a (maksimòm aktyèl yon kab ka pote san danje) depann de faktè tankou materyèl, enstalasyon, ak tanperati anbyen.
| Kab Size | Kapasite aktyèl la (H1Z2Z2-K) | Kapasite aktyèl la(PV1-F) |
|---|---|---|
| 4mm% c2� | Jiska 55A | Jiska 44A |
| 6mm% c2� | Jiska 70A | Jiska 57A |
Kapasite aktyèl la ogmante nan kab 6mm² fè yo pi byen adapte pou pi gwo sistèm oswa senaryo kote koule aktyèl la wo.
3. Gout vòltaj
Gout vòltaj se yon konsiderasyon kritik nan enstalasyon solè yo. Li refere a pèt vòltaj la kòm elektrisite vwayaje nan kab la.
4mm² Solè Kab:Sifri pi gwo gout vòltaj sou distans ki pi long akòz pi piti gwosè kondiktè.
6mm² kab solè:Eksperyans pi ba vòltaj gout, fè li pi apwopriye pou pi long kouri kab.
Pa egzanp, yon sistèm ki gen yon 20-mèt kab kouri ka fè eksperyans pèt vòltaj enpòtan lè l sèvi avèk câbles 4mm² men pèt minim ak kab 6mm².
4. Kapasite manyen pouvwa
Pouvwa a (kW) yon kab solè ka okipe se yon fonksyon nan anpasite li yo ak vòltaj sistèm lan:
Pouvwa (kW) =Voltaj (V)×Kourant (A)÷1000
| Kab Size | Nan 1000V DC | Nan 500V DC |
|---|---|---|
| 4mm% c2� | 55kW | 27.5kW |
| 6mm% c2� | 70kW | 35kW |
Pou sistèm ki mande pi wo transfè pouvwa, 6mm² câbles yo pi efikas ak pi an sekirite.
5. Pwa ak fleksibilite
4mm² kab solè:Pi lejè ak pi fleksib, ki fè yo pi fasil enstale ak okipe, espesyalman nan sistèm rezidansyèl yo.
6mm² kab solè:Pi lou ak mwens fleksib men nesesè pou pi gwo enstalasyon.
Aplikasyon pou 4mm² ak 6mm² Solè Cables
4mm² Solè Cables
Sistèm solè rezidansyèl yo:Apwopriye pou enstalasyon ti ak mwayen gwosè ak kout kab kouri.
Aplikasyon aktyèl ki ba:Ideyal pou sistèm kote aktyèl la anba a 55A ak gout vòltaj se pa yon gwo enkyetid.
Koneksyon chèn:Souvan yo itilize pou konekte panno solè nan yon etalaj.
6mm² Solè Cables
Sistèm komèsyal ak endistriyèl:Apwopriye pou pi gwo enstalasyon kote koule aktyèl la depase 55A.
Long kab kouri:Rekòmande pou sistèm ki gen pi long distans ant panno ak varyateur, minimize gout vòltaj.
Aplikasyon pou gwo pouvwa:Manch pi wo nivo pouvwa, fè li apwopriye pou fèm solè echèl sèvis piblik.
Chwazi bon kab solè a
Voltaj ak aktyèl sistèm:
Detèmine vòltaj fonksyònman ak aktyèl sistèm ou an. Si kouran an depase kapasite yon kab 4mm², chwazi pou yon kab 6mm².
Distans kab kouri:
Pou distans ki pi long, kab 6mm² pi bon pou minimize gout vòltaj epi kenbe efikasite sistèm.
Kondisyon pou chaj:
Sistèm ki gen pi gwo demann pouvwa benefisye de kapasite ogmante nan kab 6mm².
Anviwònman enstalasyon:
Tou de kalite kab yo reziste move tan, men asire yo konfòme yo ak estanda tankou H1Z2Z2-K oswa PV1-F pou itilize deyò.
Pri ak Konsiderasyon Pratik
Pri:
6mm² câbles solè yo pi chè pase 4mm² câbles akòz materyèl an kwiv adisyonèl.
Fasilite enstalasyon:
Fleksibilite ak pwa pi lejè nan 4mm² câbles fè yo pi fasil pou enstale, espesyalman nan espas kontra enfòmèl ant.
Pwofesyon pou lavni:
Si w prevwa agrandi sistèm solè w la, envesti nan kab 6mm² ka bay kapasite ki nesesè san w pa bezwen ranplasman pita.
Erè komen nan seleksyon kab solè
Kab ki pa gwosè:
Sèvi ak 4mm² câbles pou sistèm ki mande kouran pi wo ka mennen nan surchof, efikasite redwi, ak risk sekirite.
Ignore gout vòltaj:
Si w pa konsidere distans, sa ka lakòz pèt enèji enpòtan, espesyalman nan pi gwo sistèm yo.
Surestimation kondisyon yo:
Sèvi ak 6mm² câbles san nesesite nan ti sistèm yo ka ogmante depans san benefis ajoute.
