Fil THHN, kout pou Thermoplastic High Chalè ki reziste Nylon-kouvwi fil, se youn nan kondiktè ki pi lajman itilize nan sistèm elektrik. Konbinezon li yo nan durability, fleksibilite, ak pwopriyete elektrik serye fè li ideyal pou aplikasyon divès. Nan atik sa a, nou pral eksplore pwopriyete elektrik THHN fil, oswa fil THHN, ki gen ladan nivo vòltaj li yo, konduktiviti, ak lòt atribi kritik, yo konprann wòl li nan sistèm elektrik modèn.
Apèsi sou Konpozisyon THHN Fil
Pwopriyete elektrik fil THHN yo soti nan konstriksyon li yo, ki gen ladann:
Kondiktè: Tipikman fèt an kwiv oswa aliminyòm, bay ekselan konduktiviti elektrik.
Izolasyon tèmoplastik: Yon kouch PVC ki reziste chalè ki amelyore sekirite ak estabilite.
Jakèt Nylon: Yon kouch ekstèn pwoteksyon ki reziste fwotman, pwodui chimik, ak domaj nan anviwònman an.
Kouch sa yo travay ansanm pou asire pèfòmans serye fil la nan aplikasyon elektrik mande.
Evalyasyon vòltaj nan fil THHN
Youn nan defini pwopriyete elektrik fil THHN se Rating vòltaj li yo:
Estanda Voltage Rating
Se fil THHN rated pou jiska 600 vòlt, ki fè li apwopriye pou aplikasyon pou ba-vòltaj ak mwayen-vòltaj.
Nivo vòltaj sa a se ideyal pou sistèm rezidansyèl, komèsyal, ak limyè endistriyèl, ki kouvri pifò bezwen fil elektrik pou ekleraj, aparèy, ak distribisyon pouvwa jeneral.
Pwoteksyon izolasyon
Kouch izolasyon tèrmoplastik la jwe yon wòl kle nan kenbe entegrite fil la anba vòltaj segondè, anpeche bout pantalon elektrik ak asire operasyon an sekirite.
Jakèt nilon an ajoute yon kouch siplemantè nan pwoteksyon kont domaj aksidan nan izolasyon an.
Aplikasyon nan Range Voltage
Sikui nan kay la: Ekleraj, plòg, ak ti aparèy.
Sistèm pouvwa komèsyal: Biwo, magazen, ak ti endistri yo.
Ekipman endistriyèl ak kondisyon vòltaj modere.
Kondiktif elektrik THHN fil
Konduktivite se yon pwopriyete enpòtan nan nenpòt fil elektrik, ak fil THHN briye nan sans sa a:
Kondiktè kwiv
Pifò fil THHN sèvi ak kwiv rkwit, li te ye pou konduktiviti ekselan li yo.
Copper gen yon evalyasyon konduktivite prèske 100% IACS (International Annealed Copper Standard), ki fè li yon materyèl efikas pou transmisyon elektrik.
Aliminyòm conducteurs
Gen kèk fil THHN ki disponib ak kondiktè aliminyòm, ki pi lejè ak plis pri-efikas.
Aliminyòm gen yon konduktiviti pi ba pase kòb kwiv mete (apeprè 61% IACS) men li rete yon chwa solid pou aplikasyon pou kote pwa oswa kontrent bidjè yo enpòtan.
Kouran-Pote Kapasite
Anpasite fil THHN depann sou materyèl kondiktè, kalib fil, ak kondisyon anviwònman an. Pou egzanp:
10 AWG Copper THHN Fil: Tipikman sipòte jiska 30 amp nan kote sèk.
8 AWG Copper THHN Fil: Tipikman sipòte jiska 55 amp nan kote sèk.
Rezistans nan chalè
Rezistans elektrik ki ba Copper asire pèt enèji minimòm akòz chalè, sa ki fè li ideyal pou aplikasyon pou devwa kontinyèl.
Evalyasyon Tanperati ak enpak yo sou pwopriyete elektrik
Evalyasyon tanperati a nan fil THHN enfliyanse pèfòmans li nan divès anviwònman:
Standard Tanperati Rating
Fil THHN evalye pou jiska 90 degre (194 degre F) nan kote ki sèk.
Nan kote ki mouye, evalyasyon tanperati a anjeneral limite a 75 degre (167 degre F) sof si fil la make kòm THWN-2, ki kenbe evalyasyon an 90 degre nan kondisyon mouye.
Efè sou gout vòltaj
Tanperati fonksyònman segondè ka ogmante rezistans nan kondiktè a, ki mennen nan yon gout vòltaj ki pi wo sou distans ki long.
Rezistans chalè fil THHN a minimize efè sa a, asire pèfòmans ki estab nan kondisyon operasyon nòmal.
Aplikasyon nan anviwònman ki wo tanperati
Sistèm HVAC, panno kontwòl endistriyèl, ak chanm machin kote tanperati ki wo yo komen.
Rezistans izolasyon
Rezistans izolasyon fil THHN enpòtan pou anpeche flit elektrik ak asire sekirite:
Izolasyon tèmoplastik
Kouch izolasyon PVC a bay yon gwo rezistans nan flit kouran elektrik.
Pwopriyete sa a fè fil THHN an sekirite pou itilize nan sikui kote plizyè fil yo mete ansanm.
Dyelèktrik fòs
Izolasyon an gen yon gwo fòs dyelèktrik, ki pèmèt li kenbe tèt ak Spikes vòltaj san pann.
Estanda Sekirite Elektrik ak Konfòmite
Fil THHN respekte estanda sekirite strik, asire operasyon serye nan yon varyete kondisyon:
Estanda UL

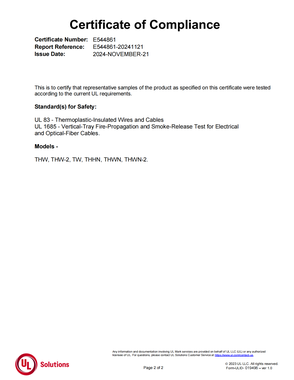

Se fil THHN fabrike pou satisfè estanda UL 83, ki garanti pèfòmans nan vòltaj nominal ak chenn tanperati.
Konfòmite NEC
Kòd Elektrik Nasyonal (NEC) apwouve fil THHN pou itilize nan kote ki sèk ak mouye, osi byen ke nan kanal ak kanal.
Aplikasyon fil THHN ki baze sou pwopriyete elektrik
Aplikasyon rezidansyèl yo
Fil elektrik pou ekleraj, priz, ak ti aparèy akòz evalyasyon 600-volt li yo ak konduktivite ekselan.
Aplikasyon Komèsyal
Distribisyon kouran nan biwo yo ak espas komèsyal kote efikasite ak fyab yo enpòtan anpil.
Aplikasyon endistriyèl
Panno kontwòl, koneksyon motè, ak sistèm distribisyon pouvwa modere, benefisye de durability fil THHN ak rezistans chalè.
Sistèm enèji renouvlab
Enstalasyon enèji solè ak van souvan itilize fil THHN pou transmisyon pouvwa efikas.
Konparezon fil THHN ak lòt kalite fil
THHN kont XHHW
THHN Fil: Siperyè pou pri-efikas enstalasyon andedan kay la.
Fil XHHW: Ofri pi bon rezistans imidite ak fleksibilite, fè li ideyal pou aplikasyon deyò.
THHN kont UF-B
THHN Fil: Mande konduit nan enstalasyon deyò.
UF-B kab: Klasifye pou antèman dirèk ak ekspoze a imidite san pwoteksyon adisyonèl.
Faktè ki afekte pwopriyete elektrik yo
Plizyè faktè ka enfliyanse pèfòmans fil THHN:
Kalib fil
Pi piti nimewo kalib (egzanp, 8 AWG) gen pi ba rezistans ak pi gwo anpasite.
Longè kous la
Kouri ki pi long yo ka fè eksperyans gout vòltaj, ki egzije pi gwo gwosè fil pou konpanse.
Tanperati anbyen
Tanperati ki wo ka ogmante rezistans kondiktè, sa ki afekte efikasite jeneral.
