Nan jeni elektrik ak sistèm distribisyon pouvwa, koulè fil yo pa janm chwazi owaza. Olye de sa, yo ak anpil atansyon defini pa strik nasyonal ak rejyonal estanda. Pou Ostrali, Nouvèl Zeland, ak pi laj rejyon Oceania,kòd koulè filyo plis pase yon fason idantifikasyon - yo se yon mekanis sekirite fondamantal ak yon pati enpòtan nan konfòmite enstalasyon elektrik.
Anpil achtè ki achte câbles elektrik souvan peye plis atansyon sou espesifikasyon, gwosè kondiktè, oswa pri, pandan y ap neglije wòl nan kodaj koulè. Sepandan, koulè fil dirèkteman detèmine fonksyon yo nan kous la. Sèvi ak move koulè a ka mennen nan konfizyon, fonksyone byen, sikui kout, oswa menm aksidan elektrik grav tankou elektwokisyon ak dife. Pou rezon sa a, kit w ap branche yon nouvo kay, si w ap travay kòm yon kontraktè elektrik, oswa w ap founi yon pwojè enfrastrikti gwo -, konprann epi suivFil Ostralyenkòd koulèse esansyèl.
Atik sa a pral reponn kesyon an, "Ki kòd koulè pou fil elektrik nan Ostrali?" Li pral eksplike aktyèl estanda Ostralyen an epi konpare li ak estanda ki pi gran yo, dekri senaryo aplikasyon yo pou chak koulè, epi bay yon gid pratik pou chwazi koulè kab apwopriye pou pwojè espesifik ou. Nou pral prezante tou divès kalite kab lajman ki itilize nan Ostrali, ki gen ladan kab wonn zoranj, TPS kab, SWA kab, SDI kab, kab kawotchou, fil bilding, kab tè, net plak pwotèj kab, kab instrumentation, ak lòt estanda -konfòme câbles. N ap eksplike tou kijan Dongguan Great Wire and Cable Co., Ltd. bay solisyon segondè -pèfòmans pou yon pakèt endistri nan Ostrali ak Oceania.
Ki sa ki kòd koulè fil?
Kodaj koulè fil se pratik pou itilize diferan koulè izolasyon pou endike fonksyon chak kondiktè nan yon sistèm elektrik. Li se yon metòd sekirite globalman aksepte ki fè li pi fasil pou elektrisyen, enjenyè, ak enspektè yo idantifye wòl nan chak fil.
Nan yon sikwi tipik elektrik, twa kondiktè fondamantal yo toujou enplike:
- Liy aktif/faz (fil kouran):Kondiktè a pote kouran soti nan sous pouvwa a.
- Liy net:Kondiktè a ranpli chemen an retounen nan aktyèl la.
- Liy Latè/Tè:Kondiktè sekirite a konekte ak tè pou anpeche elektwokisyon ak pwoteje ekipman yo.
Ostrali kontwole kòd koulè fil anba aAS/NZS 3000:2018 Règ fil elektrik, ki aplike nan pwojè rezidansyèl, komèsyal, endistriyèl ak enfrastrikti menm jan.
Enpòtans kòd koulè yo ka rezime jan sa a:
1.Sekirite:Anpeche erè fil elektrik ki ka lakòz dife, sikwi kout oswa chòk elektrik.
2. Efikasite:Pèmèt idantifikasyon rapid fil nan sikui konplèks, ekonomize tan pandan enstalasyon oswa antretyen.
3. Konfòmite:Asire enstalasyon yo satisfè egzijans legal Ostralyen ak New Zeland.
KouranFil OstralyenKòd koulè
DapreAS/NZS 3000:2018, kòd koulè estanda fil yo nan Ostrali yo jan sa a:
| Fonksyon | Koulè Koulè aktyèl | Deskripsyon | Ansyen koulè estanda |
|---|---|---|---|
| Aktif (Sèl faz) | Brown | Viv fil pote kouran | Wouj |
| net | Ble | Retounen chemen aktyèl la | Nwa |
| Latè (tè) | Vèt/Jòn | Kondiktè sekirite | Vèt |
| Twa-faz (L1 / L2 / L3) | Brown / Nwa / Gri | Twa-faz ekipman pou sistèm endistriyèl yo | Wouj / Blan / Ble |
Nòt:Anpil bilding ki pi gran nan Ostrali toujou itilize sistèm koulè anvan 2000 la. Se poutèt sa, elektrisyen yo dwe toujou konfime koulè fil elektrik anvan yo pote soti nan antretyen oswa amelyorasyon.
Ki koulè yo itilize nan ki senaryo?
Chak koulè yo asiyen yon fonksyon espesifik epi yo ta dwe itilize nan aplikasyon espesifik:
- Brown (Aktif/Faz):Yo itilize pou fil kouran yon sèl faz-. Komen nan sikui ekleraj nan kay la, priz kouran jeneral, ak aparèy tankou frijidè ak machin pou lave.
- Ble (net):Itilize kòm kondiktè net nan sistèm fil elektrik rezidansyèl ak komèsyal yo.
- Vèt/Jòn (Latè):Itilize inivèsèl kòm fil la tè pou asire sekirite elektrik nan kay, faktori, lekòl, ak enstalasyon piblik.
- Mawon/Nwa/Gri (Twa-faz):Itilize nan sistèm ekipman pou pouvwa twa faz pou motè endistriyèl, sistèm HVAC, gwo-machin, ak ekipman min.
- Wouj (Ansyen Koulè Aktif):Yo te jwenn nan enstalasyon ki pi gran yo. Yo dwe pran plis prekosyon pandan chanjman oswa antretyen pou evite move fil elektrik.
Egzanp:
- Nan yon kay tipik Ostralyen, sikui ekleraj pral itilizemawon pou viv, ble pou net, ak vèt/jòn pou latè.
- Nan yon faktori, yon motè twa faz ka itilizemawon, nwa ak gripou L1, L2, ak L3, plis ble pou net ak vèt/jòn pou latè.
Poukisa kòd koulè yo enpòtan konsa?
- Sekirite:Miswiring kondiktè aktif ak net ka lakòz danje elektwokisyon oswa domaj ekipman yo.
- Normalisation:Ede asire ke tout elektrisyen, kèlkeswa gwosè pwojè a, travay dapre menm direktiv yo.
- Efikasite antretyen:Koulè estanda diminye tan depanaj ak amelyore pwodiktivite.
Ki jan yo chwazi koulè fil pou diferan sitiyasyon
Aplikasyon rezidansyèl yo
- Sikui ekleraj:Brown (aktif) + Ble (net) + Vèt/Jòn (latè).
- Aparèy ki gen gwo -kizin (pa egzanp, fou, recho):Mande pi gwo gwosè kondiktè men kenbe menm kodaj koulè a.
Aplikasyon endistriyèl
- Ekipman Twa-faz:Brown, Nwa, ak Gri pou L1/L2/L3, ak ble (net) ak vèt/jòn (latè).

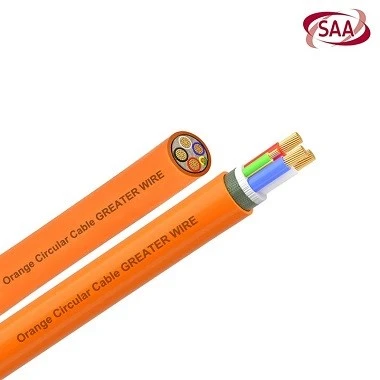

- Gwo -Kablaj Endistriyèl:Souvan apwovizyone nan Orange sikilè Kab ak koulè kondiktè ofisyèl andedan.
Aplikasyon espesyal
- Sistèm alam dife ak ijans:Kab-pote dife yo anjeneral wouj-gannen.
- Enstrimantasyon ak sistèm kontwòl:Ka itilize plizyè-câbles nwayo ak plizyè konbinezon koulè pou idantifikasyon siyal.
Kalite kab ak aplikasyon koulè
| Kalite kab | Aplikasyon | Gwosè tipik | Itilizasyon Kòd Koulè |
|---|---|---|---|
| Orange sikilè kab | Endistriyèl machin, ekipman pou pouvwa min | 2.5mm² - 95mm² | Twa-koulè faz (mawon/nwa/gri) + ble + vèt/jòn |
| TPS kab | Fil elektrik rezidansyèl ak komèsyal | 1.5mm² - 6mm² | Mawon, ble, vèt/jòn |
| Mwayen vòltaj kab | Endistriyèl mwayen -distribisyon vòltaj | 6.6kV - 35kV | Nwayo -konfòme estanda |
| VSD kab | Kondwi vitès varyab nan motè | Desen ki pwoteje | Mawon, ble, vèt/jòn |
| Dife Rated Kab | Alam dife, sistèm ijans | 90-120 min evalyasyon dife | Wouj djenn ekstèn |
| Kab min | Min ak tinèl, siplemantè durability | 35mm² - 240mm² | Multi-koulè, separasyon fonksyonèl |
| Fil bilding | Distribisyon prensipal pouvwa nan bilding yo | 1.5mm² - 16mm² | Mawon, ble, vèt/jòn |
Ki jan yo chwazi bon modèl kab la
Ki baze sou chaj aktyèl la
| Kouran chaj (A) | Gwosè Rekòmande (AWG) | Aplikasyon tipik |
|---|---|---|
| Mwens pase oswa egal a 15A | 14 AWG | Ekleraj andedan kay la |
| 16–20A | 12 AWG | Sockets rezidansyèl, ti aparèy |
| 21–30A | 10 AWG | Èkondisyone, gwo -plòg |
Ki baze sou anviwònman enstalasyon
- Andedan kay la:TPS kab.
- Deyò/anba tè:Orange sikilè kab oswa mwayen vòltaj kab.
- Tanperati wo -Sekirite dife:Dife Rated Kab.
Ki baze sou Sètifikasyon
- Toujou chwazi câbles akSètifikasyon SAA, apwobasyon obligatwa pou câbles elektrik nan Ostrali ak New Zeland.
Chwazi Dongguan Greater Wire & Cable Co., Ltd.
Nou bay yonseri konplè de kab ki apwouve-SAA, ki gen ladan:
- Orange sikilè kab, TPS kab, Mwayen vòltaj kab, VSD kab, dife nominale kab, Elastomer kab, lou devwa kab, òdinè devwa kab, ayeryen kab, SWA kab, mining câbles, SDI kab, kawoutchou kab, bati fil, Terre kab, netral ekran kab, instrumentation kab.
Avantaj kle nou yo:
1.Wide Varyete:Ranpli seri de câbles estanda Ostralyen.
2. Konfòmite rejyonal:Konplètman konfòme ak mache nan Ostrali, New Zeland, Papwa Nouvèl Gine, Fidji, Zile Salomon, Vanuatu, Samoa, Tonga, Touvalu, Kiribati, ak plis ankò.
3. Pwouve dosye Track:Apwovizyone nan gwo pwojè nan bilding komèsyal, èpòt, inivèsite, ray tren, ak plant min.
4.Full Espesifikasyon:Kouvèti soti nan 1.5mm² anlè atravè tout gwosè estanda.
5.Fast livrezon:Kapasite fabrikasyon gwo -echèl, sipòte lòd en ak ti.
6.Sipò teknik:Konsiltasyon pre-lavant ak apre-lavant.
7.Certified Kalite:Tout pwodwi yo vini akSètifikasyon SAA.
8.Personalizasyon:Opsyon pou materyèl, gwosè, koulè, pèfòmans, make ak anbalaj.
Solisyon serye pou pwojè tout gwosè
Kit ou se yon pwopriyetè kay ki bezwen fil elektrik rezidansyèl, yon kontraktè fil elektrik bilding komèsyal, oswa yon operatè endistriyèl jere pwojè min gwo -echèl, nou delivre câbles pwofesyonèl-ak sipò teknik serye. Avèk plizyè ane eksperyans nan fabrikasyon ak ekspòtasyon mondyal, nou asire solisyon an sekirite, pri-efikas, ak estanda-konfòme pou chak aplikasyon.
