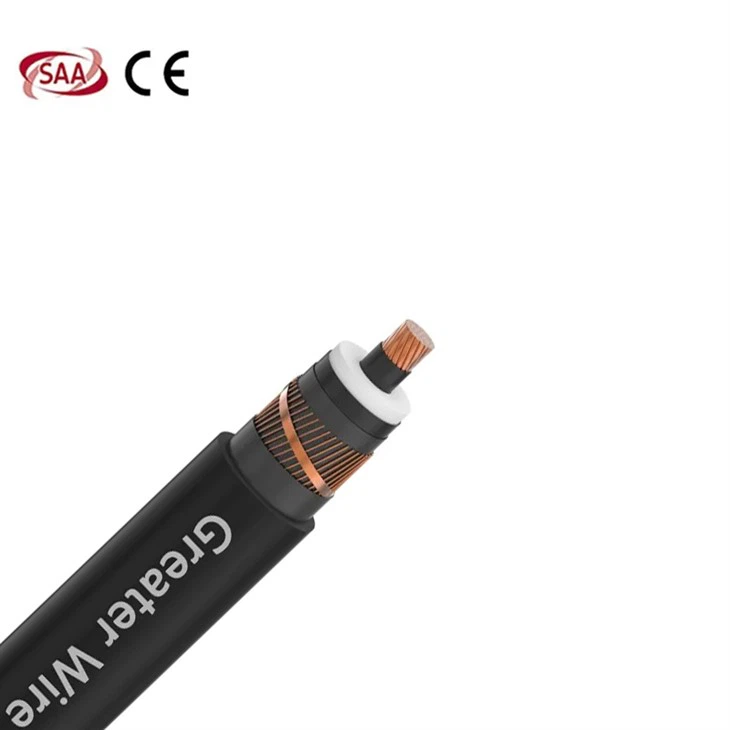

Single Nwayo 6.35 / 11kV Copper Mwayen Kab

Single nwayo 6.35 / 11kV kòb kwiv mete mwayen kab se lavi ki long, rezistan UV, rezistan a ekspoze chimik, ki pwoteksyon izolasyon se te fè nan konpoze semi-kondiktif ekstrè. Pwoteksyon sa a ka diminye estrès elektrik ant kouch izolasyon an ak plak pwotèj izolasyon metal la, asire distribisyon estrès la inifòm, epi amelyore sekirite operasyon an jeneral nan kab la, espesyalman nan anviwònman endistriyèl piman bouk.

Min. Tanperati enstalasyon: 0 degre

Tanperati fonksyònman: -25 degre a +90 degre

Tanperati operasyon ijans: 105 degre

Max. Tanperati Kout Awondisman: 250 degre

Aplikasyon

6.35 / 11kV kòb kwiv mete mwayen kab apwopriye pou gwo echèl sistèm distribisyon pouvwa enfrastrikti, epi li ka itilize tou nan pist ayewopò ak sistèm ekleraj taxiway. Anviwònman ayewopò an gen gwo kondisyon. Kab mwayen gen rezistans tanperati ki wo, rezistans tanpèt ak pèfòmans pwoteksyon zèklè, epi li ka bay yon ekipman pou pouvwa ki estab.

Karakteristik

• Kondiktè: Stranded Compacted Circular Copper kondiktè dapre AS/NZS 1125

• Kondiktè ekran: Ekstrude Semi-kondiktif konpoze

• Izolasyon: XLPE

• Ekran izolasyon: Extruded Strippable Semi-conducteur konpoze

• Longitudinal Dlo bloke: Dlo bloke tep anwo ak anba ekran kwiv (Opsyonèl)

• Ekran izolasyon metalik: ekran fil kwiv + tep kwiv aplike helically (kapasite aktyèl E/F - Baze sou kondisyon)

• Gaine metalik: Alyaj Plon (si ou vle)

• Pwoteksyon Termite: Polyamid (Nylon -12) (opsyonèl)

(Altènatif djenn: PVC + HDPE djenn konpoze oswa PVC + Nylon + HDPE

(djenn konpoze ak pwopriyete anti-tèrmit) oswa LSZH djenn ekstèn, ak paramèt yo pral chanje kòmsadwa)

Sètifikasyon

Câbles vòltaj mwayen yo sètifye SAA epi yo gen rezistans presyon ak rezistans fòs, sa ki fè yo apwopriye pou transmisyon pouvwa ak distribisyon nan pwojè enfrastrikti, asire durability aplikab.

Pake

sta power cable package

Faktori

Greater Wire Manufacturer estrikteman respekte règleman anviwònman an epi li ankouraje manifakti vèt pandan pwosesis pwodiksyon an. Faktori a sèvi ak ekipman avanse pwoteksyon anviwònman pou diminye emisyon dlo ize, gaz fatra ak materyèl dechè. An menm tan an, li pito sèvi ak materyèl zanmitay anviwònman an nan seleksyon an nan matyè premyè, tankou alojene-gratis ki ba-fimen câbles ak materyèl resikle. Lè yo amelyore efikasite enèji ak diminye emisyon kabòn, faktori a pran angajman pou kreye yon anviwònman pwodiksyon dirab ak kontribiye nan pwoteksyon anviwònman ekolojik la.

Ka

Company cases

Patnè

greater wire Partner

FAQ

K: Ki karakteristik aplikasyon câbles mwayen vòltaj nan jenerasyon pouvwa van?

A: Câbles mwayen-vòltaj yo itilize nan fèm van pou transmèt elektrisite soti nan turbin van nan poste, epi yo oblije gen bon rezistans korozyon, rezistans chòk mekanik, ak rezistans chanjman nan klima.

K: Ki jan tès koube kab la fèt?

A: Tès la koube nan kab la se pliye kab la plizyè fwa epi teste pwopriyete elektrik li yo asire ke kab la ka kenbe tèt ak estrès mekanik san yo pa kraze oswa echèk elektrik nan aplikasyon aktyèl.

K: Ki pwoblèm ki pral rive lè câbles MV yo opere nan anviwònman frèt?

A: Nan anviwònman frèt, materyèl yo nan câbles MV yo ka vin difisil ak frajil, ogmante difikilte pou enstalasyon ak operasyon, kidonk li nesesè yo chwazi materyèl izolasyon ak djenn ki rezistan a tanperati ki ba.

Baj popilè: sèl nwayo 6.35 / 11kv kòb kwiv mete mwayen kab, Lachin sèl nwayo 6.35 / 11kv kòb kwiv mete mwayen kab manifaktirè, Swèd, faktori

MV105 cable

MV105 cable specification

No nan Nwayo	Nwayo Lakwa seksyon Zòn	Dyamèt nominal
No nan Nwayo	Nwayo Lakwa seksyon Zòn	Anba metalik ekran	Anba metalik ekran	An jeneral
Non.	mm2	manm	manm	manm
1	16	14.7	16.6	21.0
1	25	15.9	17.8	22.0
1	35	16.9	18.8	23.0
1	50	18	19.9	24.0
1	70	19.7	21.6	26.0
1	95	21.2	23.1	27.0
1	120	22.8	24.7	29.0
1	150	24.2	26.1	30.0
1	185	25.9	27.8	32.0
1	240	28.2	30.1	34.0
1	300	30.2	32.1	37.0
1	400	33	34.9	40.0
1	500	36.4	38.3	43.0
1	630	40	41.9	47.0
1	800	43.7	45.6	51.0
1	1000	48	49.9	55.0

• Pi wo a mansyone paramèt yo baze sou 3k A / sec tè fay aktyèl kapasite nan ekran kwiv

Karakteristik elektrik:

No.of nwayo	Zòn Seksyon Transversal Nwayo	Max. Rezistans DC nan 20˚C	Max. Rezistans AC nan 90˚C	Apeprè. Kapasite	Apeprè. Enduktans	Apeprè. Reyaksyon	Evalyasyon aktyèl kontinyèl
							Nan tè a 20 degre		Nan kanal nan 20 degre		Nan lè a 30 degre
							Flat	Trefoil	Flat	Trefoil	Flat	Trefoil
Non.	mm2	Ω/km	Ω/km	µF/km	mH/km	Ω/km	Ampè
1	16	1.15	1.466	0.18	0.493	0.155	113	109	104	103	128	125
1	25	0.727	0.927	0.2	0.460	0.144	144	140	133	132	167	163
1	35	0.524	0.668	0.22	0.437	0.137	172	166	159	157	203	198
1	50	0.387	0.494	0.25	0.417	0.131	203	196	188	186	243	238
1	70	0.268	0.342	0.28	0.384	0.121	246	239	229	227	303	296
1	95	0.193	0.247	0.31	0.367	0.115	293	285	274	271	369	361
1	120	0.153	0.196	0.35	0.349	0.110	332	323	311	308	426	417
1	150	0.124	0.159	0.38	0.340	0.107	366	361	347	343	481	473
1	185	0.0991	0.128	0.41	0.328	0.103	410	406	391	387	550	543
1	240	0.0754	0.098	0.46	0.316	0.099	470	469	453	447	647	641
1	300	0.0601	0.079	0.5	0.306	0.096	524	526	510	504	739	735
1	400	0.047	0.063	0.56	0.296	0.093	572	590	571	564	837	845
1	500	0.0366	0.051	0.63	0.286	0.090	660	655	640	635	970	960
1	630	0.0283	0.042	0.7	0.278	0.087	735	730	715	710	1110	1100
1	800	0.0221	0.035	0.78	0.270	0.085	770	820	800	790	1260	1250
1	1000	0.0176	0.031	0.86	0.263	0.083	825	885	865	855	1420	1410

*: Evalyasyon aktyèl yo baze sou IEC {{0}} ak IEC 60287, Max. Tanperati kondiktè nan 90 degre, Tanperati anbyen nan 30 degre nan lè / nan 20 degre nan tè, rezistivite tèmik nan tè 1.5 km / W & pou kanal fayans 1.2km / W ak pwofondè nan tap mete 0.8m.

Evalyasyon aktyèl faktè de-evalyasyon pou lòt pase 30 degre tanperati lè anbyen.

20	25	35	40	45	50	55	60
1.08	1.04	0.96	0.91	0.87	0.82	0.76	0.71

Evalyasyon aktyèl faktè de-evalyasyon pou lòt pase 20 degre tanperati tè.

10	15	25	30	35	40	45	50
1.07	1.04	0.96	0.93	0.89	0.85	0.80	0.76

No.of nwayo	Zòn Seksyon Transversal Nwayo	Max. rale tansyon sou kondiktè	Chaje aktyèl pou chak faz	Zewo sekans enpedans	Estrès elektrik nan ekran kondiktè	Kout kous evalyasyon kondiktè Faz
Non.	mm% c2�	kounm	Ampè/Km	Ohms/Km	kV/mm	kA, mwen sec
1	16	1.12	0.36	2.63	2.8	2.3
1	25	1.75	0.4	2.09	2.7	3.6
1	35	2.45	0.44	1.83	2.6	5.0
1	50	3.5	0.5	1.65	2.5	7.2
1	70	4.9	0.56	1.50	2.4	10.0
1	95	6.65	0.62	1.41	2.3	13.6
1	120	8.4	0.7	1.36	2.3	17.1
1	150	10.5	0.76	1.32	2.3	21.4
1	185	12.95	0.82	1.29	2.2	26.4
1	240	16.8	0.92	1.26	2.2	34.3
1	300	21	1	1.24	2.2	42.8
1	400	28	1.12	1.22	2.1	56.9
1	500	35	1.26	1.21	2.1	71.5
1	630	44.1	1.4	1.20	2.1	90.2
1	800	56	1.56	1.19	2.0	114
1	1000	70	1.72	1.19	2.0	143
