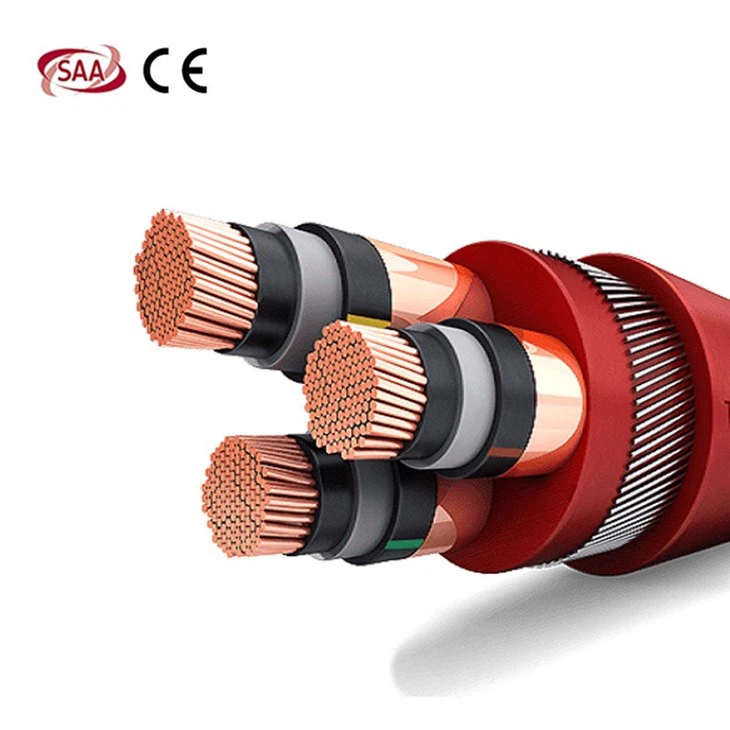

AS/NZS 1429.1 mv kab

AS/NZS 1429.1 mv kab se yon kalite kab pouvwa Ostralyen Creole ak yon vòltaj rated ant 6kV ak 35kV, sitou itilize pou transmèt elektrisite vòltaj mwayen. Kalite kab sa a anjeneral konsiste de youn oswa plis kondiktè kwiv oswa aliminyòm, kouch izolasyon, djenn, ak lòt Pwodwi pou Telefòn, ak estrikti konplèks ak kondisyon materyèl espesifik.

karakteristik yo

AS/NZS 1429.1 mv kab yo lajman itilize nan divès domèn, tankou pétrochimique, transpò, tretman dlo ize, ak pwosesis manje. Akòz ekselan pèfòmans elektrik li yo ak rezistans nan estrès anviwònman an, câbles vòltaj mwayen jwe yon wòl enpòtan nan jaden sa yo

Karakteristik

● Kondiktè: Elektwolitik konprese aliminyòm klas 2 oswa kwiv klas 2 (Soft Copper oswa 1350-H19 aliminyòm)

● AS/NZS 1429.1

● FT2 FT1 VW-1 - Tout Gwosè
● Rezistan limyè solèy la - Gwosè 16 mm2 - 630mm2
● Konfòme RoHS/REACH
● Sètifikasyon SAA
● Kondiktè ekran: Semi-konduktif kouch ekstriye

● Eksteryè gaine: 5V-90 PVC gaine

● Rated vòltaj (U): 5 ~ 35 kV

Sètifikasyon

Pwodwi nou yo te reyalize divès kalite sètifikasyon entènasyonal prestijye, ki gen ladan UL, TUV, Inyon Ewopeyen CPR, CE, ROHS, ak lòt moun.

Pake

THHN wire package

Liy Pwodiksyon

Greater Wire & Cable Manufacturer se yon entegrasyon faktori entelijan ak dijital ki fèt pou ogmante vitès pwodiksyon an epi pi enpòtan toujou asire estanda kalite siperyè, ak presizyon ekipman pwodiksyon otomatik ki rive jiska 0.002mm. Chak kab pwodwi sibi yon enspeksyon konplè 100% pandan tout pwosesis pwodiksyon ak enspeksyon an, kreye yon nouvo epòk presizyon ak efikasite. Konfigirasyon avanse a elimine erè nannan ak domaj ki asosye ak asanblaj manyèl, bati sou pwomès la nan livrezon yon pwodwi ki gen yon fyab san parèy.

Ka

Company cases

Patnè

greater wire Partner

FAQ

K: Ki peyi mache prensipal yo pou AS/NZS 1429.1 mv kab?

A: Ostrali, Nouvèl Zeland, Papwa Nouvèl Gine ak lòt peyi Oceania

K: Ki nivo vòltaj AS/NZS 1429.1 mv kab?

A: vòltaj nominal AS/NZS 1429.1 mv kab se ant 6kV ak 35kV, sitou itilize pou transmèt elektrisite vòltaj mwayen.

K: Kisa AS/NZS 1429.1 mv kab vle di?

A: Estanda AS/NZS 1429.1 la se yon estanda kab vòltaj mwayen Ostralyen/Nouvèl Zeland ki itilize pou estandadize fabrikasyon ak tès câbles vòltaj mwayen; mv kab vle di câbles vòltaj mwayen.

Baj popilè: as/nzs 1429.1 mv kab, Lachin as/nzs 1429.1 mv kab manifaktirè yo, ke founisè, faktori

MV105 cable

MV105 cable specification

No nan Nwayo	Nwayo Lakwa seksyon Zòn	Dyamèt nominal
No nan Nwayo	Nwayo Lakwa seksyon Zòn	Anba metalik ekran	Anba metalik ekran	An jeneral
Non.	mm2	manm	manm	manm
1	16	11.9	13.8	18.0
1	25	13.1	15.0	19.0
1	35	14.1	16.0	20.0
1	50	15.2	17.1	21.0
1	70	16.9	18.8	23.0
1	95	18.4	20.3	24.0
1	120	20.0	21.9	26.0
1	150	21.4	23.3	27.0
1	185	23.1	25.0	29.0
1	240	25.4	27.3	31.0
1	300	27.4	29.3	34.0
1	400	30.2	32.1	37.0
1	500	34.0	35.9	41.0
1	630	38.0	39.9	45.0
1	800	42.1	44.0	49.0
1	1000	46.8	48.7	54.0

• Pi wo a mansyone paramèt yo baze sou 3k A / sec tè fay aktyèl kapasite nan ekran kwiv

Karakteristik elektrik:

No.of nwayo	Zòn Seksyon Transversal Nwayo	Max. Rezistans DC nan 20˚C	Max. Rezistans AC nan 90˚C	Apeprè. Kapasite	Apeprè. Enduktans	Apeprè. Reyaksyon	Evalyasyon aktyèl kontinyèl
							Nan tè a 20 degre		Nan kanal nan 20 degre		Nan lè a 30 degre
							Flat	Trefoil	Flat	Trefoil	Flat	Trefoil
Non.	mm2	Ω/km	Ω/km	µF/km	mH/km	Ω/km	Ampè
1	16	1.15	1.466	0.26	0.463	0.146	113	109	104	103	128	125
1	25	0.727	0.927	0.3	0.431	0.135	144	140	133	132	167	163
1	35	0.524	0.668	0.34	0.411	0.129	172	166	159	157	203	198
1	50	0.387	0.494	0.38	0.392	0.123	203	196	188	186	243	238
1	70	0.268	0.342	0.44	0.360	0.113	246	239	229	227	303	296
1	95	0.193	0.247	0.49	0.345	0.108	293	285	274	271	369	361
1	120	0.153	0.196	0.55	0.328	0.103	332	323	311	308	426	417
1	150	0.124	0.159	0.59	0.318	0.100	366	361	347	343	481	473
1	185	0.0991	0.128	0.65	0.308	0.097	410	406	391	387	550	543
1	240	0.0754	0.098	0.73	0.298	0.094	470	469	453	447	647	641
1	300	0.0601	0.079	0.8	0.289	0.091	524	526	510	504	739	735
1	400	0.047	0.064	0.9	0.280	0.088	572	590	571	564	837	845
1	500	0.0366	0.051	0.93	0.274	0.086	660	655	640	635	970	960
1	630	0.0283	0.042	0.96	0.268	0.084	735	730	715	710	1110	1100
1	800	0.0221	0.035	0.99	0.263	0.083	770	820	800	790	1260	1250
1	1000	0.0176	0.031	1.04	0.259	0.081	825	885	865	855	1420	1410

*: Evalyasyon aktyèl yo baze sou IEC {{0}} ak IEC 60287, Max. Tanperati kondiktè nan 90 degre, Tanperati anbyen nan 30 degre nan lè / nan 20 degre nan tè, rezistivite tèmik nan tè 1.5 km / W & pou kanal fayans 1.2km / W ak pwofondè nan tap mete 0.8m.

Evalyasyon aktyèl faktè de-evalyasyon pou lòt pase 30 degre tanperati lè anbyen.

20	25	35	40	45	50	55	60
1.08	1.04	0.96	0.91	0.87	0.82	0.76	0.71

Evalyasyon aktyèl faktè de-evalyasyon pou lòt pase 20 degre tanperati tè.

10	15	25	30	35	40	45	50
1.07	1.04	0.96	0.93	0.89	0.85	0.80	0.76

No.of nwayo	Zòn Seksyon Transversal Nwayo	Max. rale tansyon sou kondiktè	Chaje aktyèl pou chak faz	Zewo sekans enpedans	Estrès elektrik nan ekran kondiktè	Kout kous evalyasyon kondiktè Faz
Non.	mm% c2�	kounm	Ampè/Km	Ohms/Km	kV/mm	kA, mwen sec
1	16	1.1	0.16	2.63	1.3	2.3
1	25	1.75	0.18	2.09	1.2	3.6
1	35	2.45	0.2	1.83	1.2	5.0
1	50	3.5	0.23	1.65	1.1	7.2
1	70	4.9	0.26	1.50	1.1	10.0
1	95	6.65	0.29	1.41	1.1	13.6
1	120	8.4	0.33	1.36	1.1	17.1
1	150	10.5	0.35	1.32	1.1	21.4
1	185	12.95	0.39	1.29	1.1	26.4
1	240	16.8	0.44	1.26	1.0	34.3
1	300	21	0.48	1.24	1.0	42.8
1	400	28	0.54	1.22	1.0	56.9
1	500	35	0.56	1.21	0.9	71.5
1	630	44.1	0.57	1.20	0.9	90.2
1	800	56	0.59	1.19	0.8	114
1	1000	70	0.62	1.19	0.7	143

AS/NZS 1429.1 Mv kab
