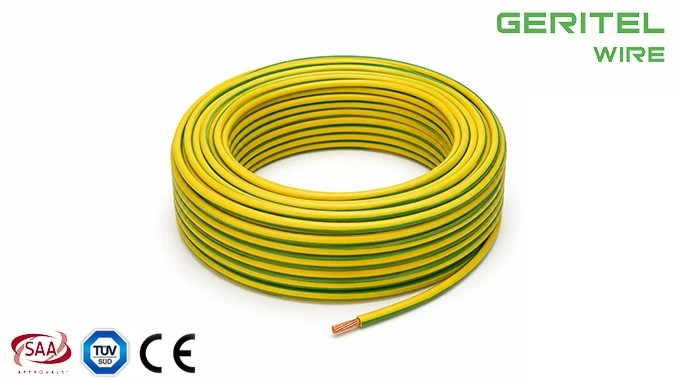

70mm2 V90 earth cable

PWODWI REAL SHOT

70mm2 PVC building wire green yellow

Gwo kondiktè tè pou chanm plant ak switchboards

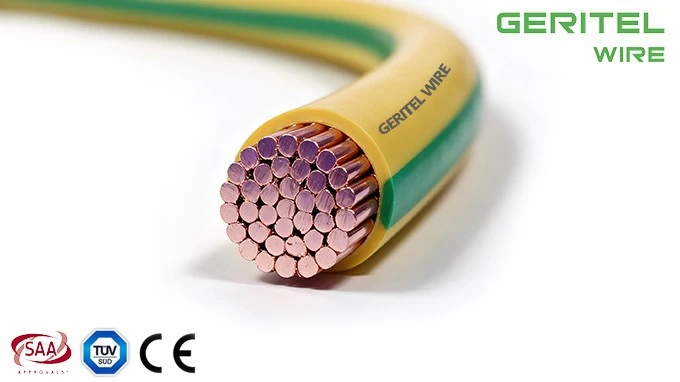

70mm2 fil pwoteksyon tèse fòme ak diznèf 2.14 mm fil kwiv plenn rkwit pou gwo koneksyon latè fiks-nan chanm plant yo, switchboards, asanble distribisyon ak machin pwoteje. Se V90 endistriyèl kab latè manifaktire nan AS/NZS 5000.1 ak konstriksyon kondiktè nan AS/NZS 1125. 19/2.14 kondiktè tè kòb kwiv mete li yo rated 0.6/1kV, izole sèlman ak V-90 PVC ak espesifye pou 75 degre maksimòm operasyon kontinyèl. GERITEL WIRE ka prepare orè tanbou pwojè, make sekans, anbalaj ekspòtasyon solid ak trasabilite pakèt. Enjenyè yo ta dwe verifye kapasite aktyèl defo, potansyèl vòltaj, sipò mekanik, reyon koube ak pyès ki nan konpitè revokasyon.

PWODWI SPECIFICATIONS

70mm2 single core earth cable

Aplikasyon

Pou kondiktè latè separe. Pou switchboard ak fil elektrik panèl kontwòl. Pou fil elektrik fiks nan lòt patiraj oswa aparèy kote kab la pa aksesib san yo pa itilize zouti. Pou itilize kote amelyore pwopriyete aje ak sa yo ki nan PVC degre 75 yo oblije akòz pi wo tanperati anbyen. Apwopriye pou glanding

SPECIFICATIONS

KONDIKTÈ

Plain annealed kondiktè kwiv nan AS/NZS 1125
Maksimòm tanperati opere kontinyèl: 75 degre

Kapab opere tou nan tanperati jiska 90 degre lè yo pa ekspoze a deformation mekanik (gade AS/NZS 3008.1)

Izolasyon

V-90 PVC
Koulè: vèt/jòn

Kondiktè
Kondiktè			Kab				Min. enstale koube reyon mm
Nominal C.S.A mm²	Nominal dyamèt nan fil Non/mm	Nominal dyamèt mm	Nominal izolasyon epesè mm	An jeneral dyamèt		Apeprè. mas kg/100 m
Nominal C.S.A mm²	Nominal dyamèt nan fil Non/mm	Nominal dyamèt mm	Nominal izolasyon epesè mm	Minimòm mm	Maksimòm mm	Apeprè. mas kg/100 m
1.0*	1/11.3	1.13	0.8	2.6	2.8	1.7	10
1.5	7/0.50	1.5	0.8	3.0	3.2	2.2	15
2.5*	1/1.78	1.78	0.8	3.3	3.5	3.3	15
2.5	7/0.67	2.0	0.8	3.5	3.7	3.4	15
4	7/0.85	2.6	1.0	4.5	4.6	5.4	20
6	7/1.04	3.1	1.0	5.1	5.2	7.6	20
10	7/1.35	4.1	1.0	6.0	6.1	12	25
16	7/1.70	5.1	1.0	7.1	7.2	18	30
25	19/1.35	6.8	1.2	9.1	9.3	27	35
35	19/1.53	7.7	1.2	10.0	10.1	36	40
50	19/1.78	8.9	1.4	11.6	11.9	51	50
70	19/2.14	10.7	1.4	13.4	13.5	70	55
95	19/1.45	12.5	1.6	15.9	15.9	98	65
120	37/2.03	14.2	1.6	17.4	17.4	120	70
150	37/2.25	15.8	1.8	19.5	19.5	148	80
185	37/2.52	17.6	2.0	21.7	21.7	185	90

					Karakteristik elektrik
Kondiktè nominal C.S.A. mm²	Evalyasyon aktyèl (a)				Karakteristik elektrik
	Twa faz		Faz sèl		Maksimòm DC rezistans nan 20 degre Ω/km	Reyaksyon pou chak nwayo (Trèfle, manyen) Ω/km
	Nan konduit nan lè A	Anba tè nan kanal A	Nan conduitinair A	Anba tè nan kanal A	Maksimòm DC rezistans nan 20 degre Ω/km
1.0*	11	16	13	18	18.1	0.119
1.5	14	20	16	24	13.6	0.111
2.5*	20	28	22	33	7.41	0.102
2.5	20	28	22	33	7.41	0.102
4	26	37	30	42	4.61	0.102
6	34	46	38	53	3.08	0.0967
10	47	61	53	71	1.83	0.0906
16	62	80	71	91	1.15	0.0861
25	87	105	97	120	0.727	0.0853
35	100	125	115	145	0.524	0.0826
50	125	150	140	170	0.387	0.0797
70	155	185	175	210	0.268	0.0770
95	185	225	210	260	0.193	0.0766
120	220	260	250	295	0.153	0.0743
150	250	290	280	335	0.124	0.0745
185	285	335	325	380	0.0991	0.0744

SÈTIFIKASYON

70mm2 copper earth conductor

70mm2 protective earth conductor

Anbalaj

Woule

Bobine plastik

Ti bobine an bwa

APLIKASYON

Endistriyèl Kontwòl Panel

Koneksyon Enèji Renouvlab

Fil elektrik switchboard

KA

Adelaide Airport Switchboard Upgrade

Endistriyèl prensipal switchboard distribisyon pouvwa

Prensipal Switchboard Flexible Kab Ranplasman

POUKISA CHWAZI NOU

30Ane eksperyans
nan yon sèl-sèvis

Dongguan Greater Wire & Cable Co., Ltd. se yon manifakti kab pwofesyonèl jeni -nan Lachin, ki bay solisyon kab elektrik sètifye pou pwojè bilding, endistriyèl, min, enèji ak enfrastrikti atravè lemond.

Avèk yon faktori 30,000 m², 30 liy pwodiksyon, enjenyè ki gen eksperyans, ak yon ekip kontwòl kalite strik, nou bay pwodwi kab serye, trasabl, ak konfòme pou aplikasyon jeni entènasyonal yo. Pwodwi nou yo sipòte pa sètifikasyon ki gen ladan SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS, ak ISO.

Nou pran angajman pou sekirite, kalite, transparans, ak patenarya alontèm-. Soti nan enspeksyon matyè premyè rive nan tès pwodwi fini, chak pakèt yo ak anpil atansyon kontwole pou asire pèfòmans ki estab ak itilizasyon serye nan pwojè.

Pi gwo kab - Kalite sètifye. Pwovizyon pou serye. Valè Jeni.

15K

Pwojè fini

150+

anplwaye pwofesyonèl

15K

kliyan kontan

92+

prim ak sètifika

EKIPMAN PLANT

SÈTIFIKASYON GLOBAL

70mm2 earth cable supplier

FOTO KLIYAN

Class 1 solid copper earth wire

TRANSPÒ ENTERNASYONAL

Kago lanmè

Nou ofri solisyon machandiz fyab pou gwo -lòd volim. Machandiz ou yo byen chaje ak anbake nan resipyan, sa ki garanti pri -livrezon efikas nan pò atravè lemond.

Kago Air

Pou livrezon pi rapid, sèvis machandiz lè nou an asire pwodwi ou yo rive nan destinasyon entènasyonal yo byen vit, ak manyen atansyon ak swiv konplè sou wout la.

Entènasyonal Express

Bezwen anbakman ijan? Sèvis entènasyonal eksprime nou an delivre ti kòmand mwayen avèk efikasite, bay sèvis pòt-a-pòt ak tan reyèl-swiv pou lapè lespri.

PATÈ Koperativ

Nou ap chèche yon patnè koperativ pou elaji biznis nou an.

fixed wiring earth cable conductor class

V90 insulation earth cable colour green yellow

single core copper conductor V90 insulation

Kijan Pou Kowopere Ak Nou?

Senpleman pataje kondisyon ou yo, resevwa solisyon pwofesyonèl nou an, konfime echantiyon yo epi jwi pwodiksyon rapid, serye ak livrezon atravè lemond - travay avèk nou se sa ki fasil.

Adrès nou an

Bilding 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong Province, Lachin

Nimewo Telefòn

+86 136 6257 9592

+86 135 1078 4550

E-lapòs

manager01@greaterwire.com

FAQ

Konbyen izolasyon yo ta dwe retire nan fil tè a?

Longè teren fil Latè detèmine pa manifakti lug oswa tèminal, pa yon règ kab inivèsèl. GERITEL WIRE ka bay echantiyon pou esè dezabiye pou kliyan yo ka konfime retire izolasyon pwòp san yo pa koupe kwiv la epi asire pa gen okenn kondiktè ekspoze rete deyò tèminal la.

Kouman mwen ka konfime kab la adapte brekè mwen an oswa ba latè a?

Konpatibilite tèminal kab Latè depann sou gwosè kondiktè minimòm ak maksimòm tèminal la, apwobasyon kòb kwiv mete, klas strand ak metòd pi sere. GERITEL WIRE ka bay konstriksyon kondiktè, apwoksimatif dyamèt deyò ak echantiyon, ede achtè verifye anfòm anvan yo apwouve yon lòd esansyèl.

Èske kab la ka enprime ak gwosè pwodwi ak estanda?

Marquage vèt jòn kabka gen ladan gwosè apwouve, vòltaj, estanda, manifakti, referans mèt oswa nimewo atik kliyan lè espas ak spesifikasyon pèmèt. GERITEL WIRE konfime lejand enprime konplè a anvan pwodiksyon epi li ka bay yon foto pre-pwodiksyon pou apwobasyon.

Èske chak bobin oswa tanbou ka remonte nan pakèt pwodiksyon li yo?

Trasabilite pakèt kab konekte etikèt pake, dosye pwodiksyon ak dokiman tès yo dakò. GERITEL WIRE ka gen ladan pakèt, bobin, koulè, gwosè, longè ak referans atik kliyan sou etikèt, sa ki fè resevwa chèk ak demann teknik pita pi fasil pou jere.
